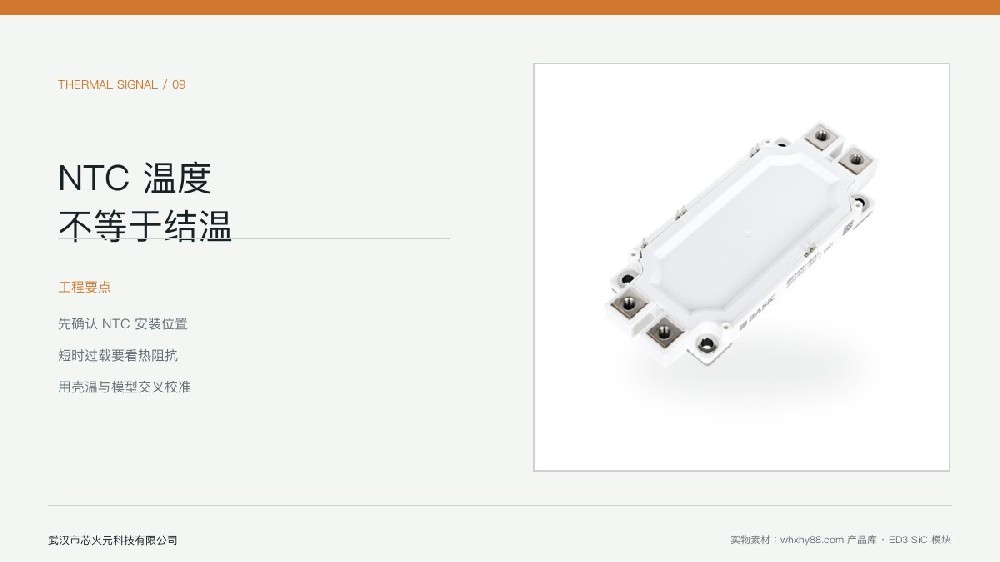

碳化硅模块 NTC 温度怎么用？从壳温估算结温的误区
作者：芯火元科技 来源：本站 发布时间：2026-08-05 浏览：0
碳化硅模块内置NTC通常反映基板或壳体附近温度，不是芯片瞬时结温。短时过载发生时，芯片温度可能已经快速上升，NTC还没来得及变化。它适合慢速温度监控和保护辅助，不能替代损耗模型与热阻抗计算。
一句话定义
碳化硅模块内置 NTC 通常用于监控基板或壳体附近温度，它可以辅助过温保护，但不能直接等同于 SiC 芯片瞬时结温。
适用场景
这类问题常出现在直流充电桩、光伏逆变器、储能 PCS、工业电源、新能源汽车 OBC、测试电源和高频电源等项目中。场景不同，电压等级、冷却方式、开关频率和可靠性目标也不同，不能只靠一个模块型号或一个经验参数下结论。
什么时候需要重点检查
工程上常要确认 NTC 读数能不能代表芯片结温，以及过温保护阈值应该怎么定。如果手里已经有样机，建议先把母线电压、负载、散热方式、开关频率和异常现象记录下来；还在选型阶段，则先确认拓扑和空间限制，再看具体模块封装。
关键参数
NTC 响应速度通常慢于芯片结温变化
短时过载要结合热阻抗或损耗模型判断
保护阈值应考虑传感位置、热延迟和采样误差
温升测试要覆盖稳态、过载和环境高温
建议步骤
确认 NTC 位置和阻值曲线
建立损耗、热阻和冷却条件的热模型
用壳温、冷板温度和 NTC 数据互相校准
设置预警阈值和关断阈值
在最高环境温度下做长时间满载验证
选型与验证表
| 检查项 | 为什么重要 | 建议做法 |
|---|---|---|
| NTC 温度 | 慢速监控和趋势判断 | 不等于瞬时结温 |
| 壳温/底板温度 | 评估散热路径 | 受安装界面影响 |
| 结温估算 | 判断芯片应力 | 需结合损耗和热阻抗 |
| 保护阈值 | 防止热失控 | 留足延迟裕量 |
和 IGBT 或分立方案相比要注意什么
SiC 模块有机会提高开关频率、效率和功率密度，但它也更挑驱动、母排、接地和散热。项目评估时别只比较单颗器件价格，还要把磁性件体积、散热器尺寸、调试时间和量产一致性放进去一起算。
给供应商的沟通清单
母线电压、功率等级、拓扑和目标开关频率
峰值电流、RMS 电流、过载时间和冷却方式
安装空间、封装偏好、铜排或 PCB 连接方式
驱动电压、保护策略、EMI 目标和认证要求
当前样机遇到的波形、温升、效率或失效现象
常见问题
问：NTC 读数正常就代表模块安全吗？
答：不一定。短时冲击时芯片结温可能先升高，NTC 还没有反映出来。
问：过温保护阈值能直接照抄吗？
答：不建议。阈值应结合模块结构、冷却条件、采样周期和整机任务剖面设置。
问：如何验证结温估算是否靠谱？
答：可以用损耗模型、热仿真、壳温实测和长时间温升测试交叉验证。
可配套的模块与驱动方案
34mm/62mm 碳化硅半桥模块、液冷或风冷功率模块应用。。项目还没定封装或料号时，先按电压、电流、拓扑、冷却方式和安装空间筛一轮，再进入样品验证。
