碳化硅模块为什么会误导通？米勒效应、共源电感与排查方法

作者：芯火元科技来源：本站发布时间：2026-08-04 浏览：0

关断管的VGS被抬过阈值，不一定是驱动芯片发错脉冲。碳化硅半桥高dv/dt会经Cgd注入米勒电流，共源电感又会改变驱动参考点；两者叠加，足以让关断管短暂开通。排查时必须同时看VGS、VDS和桥臂电流。

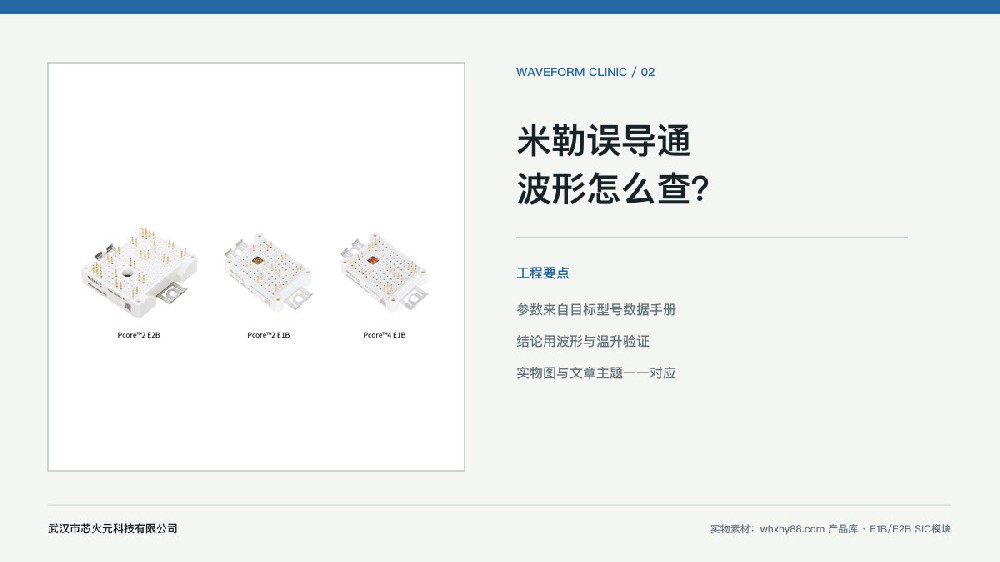

E1B/E2B SiC模块实物与米勒误导通波形怎么查？文章配图

先排除测量造成的假尖峰

普通探头长地线会把功率回路磁场耦合进测量。VGS应从模块的Gate与Kelvin Source直接取样，使用足够带宽的隔离探头或差分探头，并尽量缩小探头环路。若换接法后尖峰明显变化，先修正测量再判断电路。

对管开通时，关断管VDS快速下降，位移电流经Cgd流入栅极。它需要通过关断电阻、驱动器下拉管和走线回到源极。路径阻抗越高，栅极抬升越明显。模块内部电感无法消除，外部布局更应短而紧凑。

适当负压可增加误导通余量，但必须遵守模块允许的负向VGS范围。过深负压会加重栅氧应力，振铃下还可能越界。米勒钳位、分离开通关断电阻和更强下拉能力，往往比一味增加负压更可控。

固定母线和负载，先降低开通速度观察关断管VGS是否回落；再减小关断电阻或启用米勒钳位；随后检查驱动回路是否与功率回路共用源极路径。每次只改一个变量。若VGS改善但桥臂电流尖峰不变，还要检查死区和反向恢复路径。

保存最高温、最高母线和最大电流下的波形，标注探头位置、带宽限制、Rg_on、Rg_off和驱动电压。只截一张示波器屏幕不够，参数与硬件版本必须能对上。

评审结论要写成可验证的动作，例如“在最高母线和最高冷板温度下复测”，而不是“注意干扰”或“保留裕量”。后者听起来正确，却无法验收。

参数表中的额定值、典型值和曲线用途不同。额定值说明不能跨越的边界，典型值用于理解一般表现，曲线则展示特定测试平台下的趋势。比较候选模块时，应把母线电压、结温、栅压、外部栅极电阻、续流器件和寄生电感整理成一张对照表；条件对不齐的数字，先不要做高低判断。

完整料号的后缀也要确认。有些后缀对应封装变体、端子方式、包装或认证，网站分类页只能帮助定位系列，不能替代最新版PDF。若数据手册没有覆盖目标工作点，询型时应向供应方说明实际工况，争取模型、补充曲线或同平台测试建议。工程结论最后仍要回到自己的样机。

表格的价值在于让采购、硬件、结构和测试使用同一套边界。比如“额定电流够用”不能作为结论，应改成“在最高冷板温度和指定开关频率下，峰值结温与器件限制之间保留多少余量”。当拓扑、驱动板或散热器发生变更时，也能快速定位需要重做的测试，而不是整份报告推倒重来。

用了米勒钳位就不需要负压吗？
不能一概而论。是否使用负压要结合模块推荐栅压、dv/dt、驱动回路和实测VGS裕量决定。
