碳化硅模块液冷板怎么设计？流道、压降和温差要一起算

作者：芯火元科技来源：本站发布时间：2026-08-05 浏览：1

液冷板不是把模块底部温度压低就算完成。设计还要控制模块间温差、流道压降、泵功耗、材料腐蚀、密封寿命和平面度。对HPD等直接液冷方向的模块，针翅结构与冷却液接触，系统清洁度和压降尤其重要。

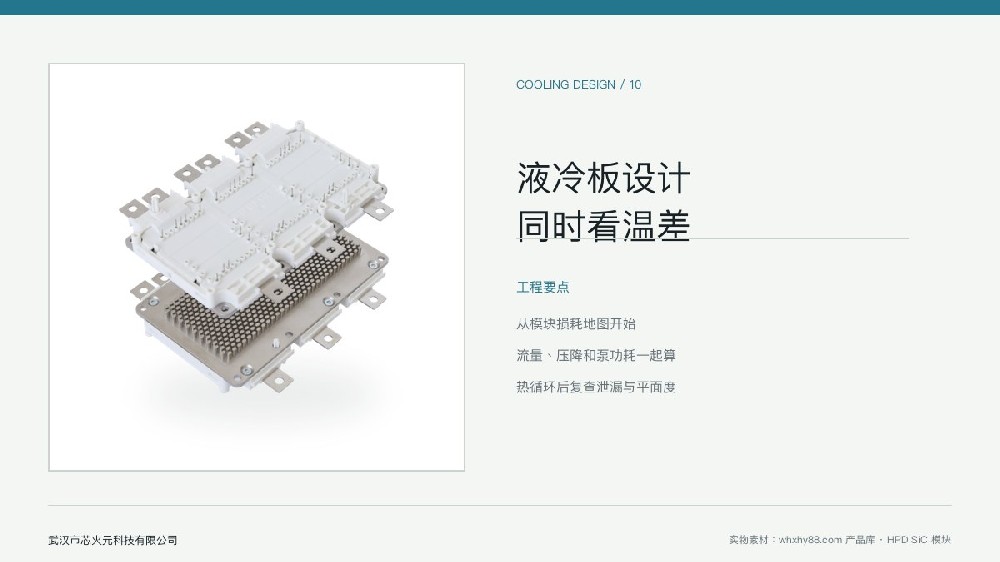

碳化硅模块液冷板流道和温差控制示意图

碳化硅模块液冷板是把模块损耗通过冷却液带走的散热结构，设计时要同时控制芯片间温差、压降、密封和长期可靠性。

适用场景

这类问题常出现在直流充电桩、光伏逆变器、储能 PCS、工业电源、新能源汽车 OBC、测试电源和高频电源等项目中。场景不同，电压等级、冷却方式、开关频率和可靠性目标也不同，不能只靠一个模块型号或一个经验参数下结论。

这种问题常见于充电桩、储能 PCS、工业电源或高功率变流器，希望提高功率密度但担心温差和可靠性。如果手里已经有样机，建议先把母线电压、负载、散热方式、开关频率和异常现象记录下来；还在选型阶段，则先确认拓扑和空间限制，再看具体模块封装。

SiC 模块有机会提高开关频率、效率和功率密度，但它也更挑驱动、母排、接地和散热。项目评估时别只比较单颗器件价格，还要把磁性件体积、散热器尺寸、调试时间和量产一致性放进去一起算。

答：不一定。液冷有更高散热能力，但也增加密封、腐蚀、堵塞和维护风险。

答：不一定。厚度、流道、材料和平面度要一起看，过厚还可能增加重量和热阻。

答：建议做满载温升、流量压降、泄漏、热循环和冷却液兼容性测试。

HPD/62mm 等较高功率碳化硅模块，以及储能 PCS、光伏逆变器和直流充电桩方案。。项目还没定封装或料号时，先按电压、电流、拓扑、冷却方式和安装空间筛一轮，再进入样品验证。

武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、SiC MOSFET、碳化硅肖特基二极管及 SiC/IGBT 驱动方案提供选型和样品支持。咨询时带上母线电压、功率等级、拓扑、散热方式和目标工况，更方便判断模块、驱动和散热方案。
