碳化硅模块隔离驱动电源怎么设计？功率、纹波和共模电流检查表

作者：芯火元科技来源：本站发布时间：2026-08-04 浏览：0

驱动电源能空载输出正负电压，并不代表它能带碳化硅模块稳定开关。选型要同时看平均栅极功率、瞬态驱动电流、输出阻抗、隔离电容、耐压和CMTI。最常见的问题是平均功率够了，开关瞬间电压轨却塌陷。

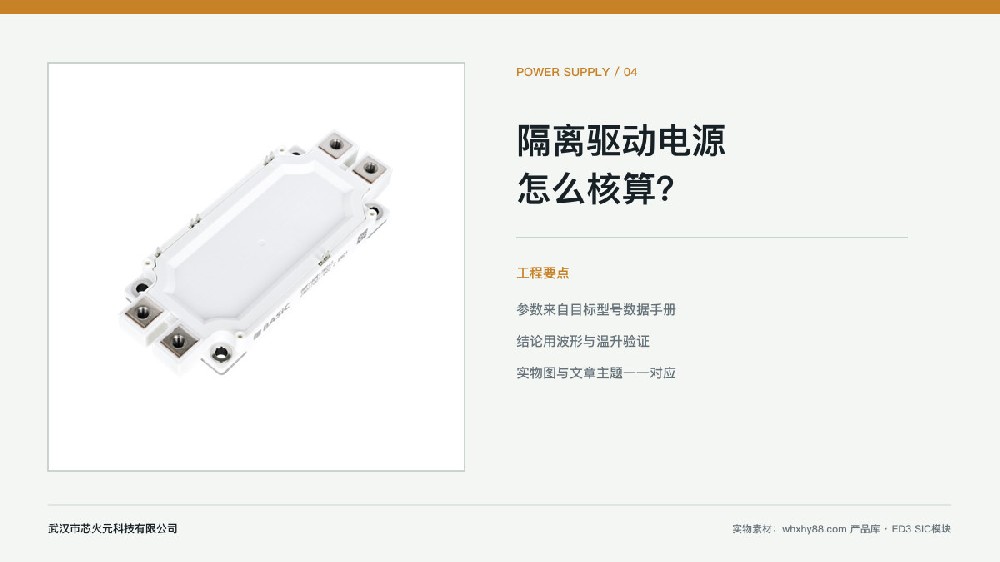

ED3 SiC模块实物与隔离驱动电源怎么核算？文章配图

先算平均功率，再看脉冲能力

平均栅极功率可用Qg、栅压摆幅和开关频率估算，并加上驱动芯片静态功耗及裕量。但模块栅极充放电是脉冲负载，局部去耦电容和电源动态响应会直接影响VGS。

不同代际SiC MOSFET的推荐开通与关断电压并不相同。不能把一套+18V/-5V机械复制到所有型号。需要核对正常值、容差、纹波及VGS绝对最大额定值，尤其注意振铃后的真实峰值。

隔离电源变压器和模块寄生电容在高dv/dt下形成位移电流。隔离电容偏大时，控制地可能出现跳动，影响PWM、采样和通讯。布局时应给共模电流安排短而明确的回路，不要让它穿过敏感地。

高频陶瓷电容应靠近驱动器输出级与回流端，正负压轨分别去耦；较大容量负责较低频能量支撑。电容耐压、直流偏压降容和温度特性都要纳入核算。

软关断、短路保护和重复重启可能让驱动器长时间输出较大电流。测试时应记录故障前后正负压轨，不只看故障脚。若电源进入限流或欠压锁定，保护波形会与预期不同。

一份可执行的计划应把变量和判据写清：母线取最低、额定和最高点，电流覆盖轻载、常用负载和峰值，温度覆盖冷机与热稳态。每个点记录VGS、VDS、电流、效率和温度，并注明示波器带宽与探头位置。

第一次测试从低能量开始，确认联锁、急停和放电回路可靠后再提高母线。发现异常时先保存原始数据，不要连续试错到模块损坏。最终报告要保留失败点，因为它们通常比一张“通过”截图更能说明设计边界。

参数表中的额定值、典型值和曲线用途不同。额定值说明不能跨越的边界，典型值用于理解一般表现，曲线则展示特定测试平台下的趋势。比较候选模块时，应把母线电压、结温、栅压、外部栅极电阻、续流器件和寄生电感整理成一张对照表；条件对不齐的数字，先不要做高低判断。

完整料号的后缀也要确认。有些后缀对应封装变体、端子方式、包装或认证，网站分类页只能帮助定位系列，不能替代最新版PDF。若数据手册没有覆盖目标工作点，询型时应向供应方说明实际工况，争取模型、补充曲线或同平台测试建议。工程结论最后仍要回到自己的样机。

表格的价值在于让采购、硬件、结构和测试使用同一套边界。比如“额定电流够用”不能作为结论，应改成“在最高冷板温度和指定开关频率下，峰值结温与器件限制之间保留多少余量”。当拓扑、驱动板或散热器发生变更时，也能快速定位需要重做的测试，而不是整份报告推倒重来。

每个桥臂可以共用一组隔离电源吗？
要看拓扑和隔离边界。高低桥通常参考点不同，不能简单共地；多通道方案还要核对通道间隔离额定。

武汉市芯火元科技有限公司可根据项目参数协助核对碳化硅功率模块、隔离驱动与应用资料。询型时只给功率和耐压，通常不足以判断封装、动态性能和热边界；把母线、电流、频率、冷却及旧型号一并提供，得到的候选清单更可用。

资料参考：基本半导体：带米勒钳位的隔离驱动资料。具体电压、栅极参数、短路能力、热阻和装配条件，以目标完整料号的最新版数据手册为准。
