碳化硅模块安装要控制四件事：散热器接触面、导热界面材料、锁附顺序和端子机械应力。电气参数选得再合适，如果底板悬空、硅脂厚薄不一或螺栓一次拧到底，接触热阻和模块内部应力都可能失控。

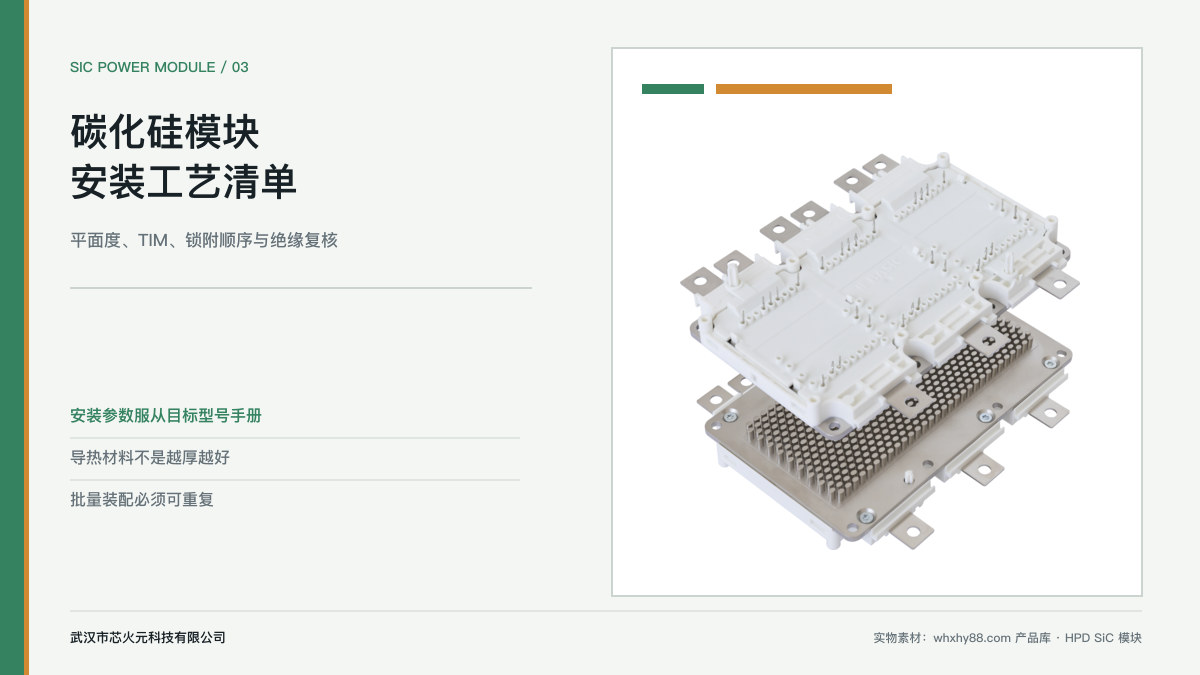

HPD碳化硅功率模块实物与安装工艺主题图

工位一：来料和存放

拆包前核对完整料号、批次、包装和数据手册版本。检查模块底面、端子和外壳是否有磕碰、氧化或污染。搬运时执行ESD要求，不要把模块堆叠在硬质台面，也不要抓着信号端子提起较重模块。

已经开封但暂不装配的器件，应按厂商要求防潮、防尘保存。返修拆下的模块不要直接混回新料区，底板残留物和端子受力情况需要单独判定。

散热器安装区应清洁、无毛刺、无凹坑。平面度和粗糙度必须按目标模块的装配说明控制，不要把其他封装的数值直接套过来。尤其是长底板模块，局部翘曲会造成某些区域硅脂过厚，热点可能在满载运行一段时间后才出现。

清洁剂也要验证兼容性。擦拭后确认表面没有纤维、油膜和颗粒，螺纹孔内不能残留会改变摩擦系数的油污。

导热硅脂用于填充微观空隙，不是越厚越好。层太薄，局部空隙填不满；层太厚，材料本身的热阻上升，还可能在热循环中发生泵出。批量生产更适合使用钢网或丝网印刷，使覆盖图形和厚度可重复。

把所有螺钉先带入，再按规定顺序预紧，最后达到目标扭矩。多螺钉底板通常要求交叉、分级锁附，这样能减少模块倾斜和局部压力。扭矩值必须来自该型号数据手册或装配说明，不能因为外形相近就沿用旧IGBT模块的参数。

使用经过校准的电动或手动扭矩工具，并记录工具编号、设定值和复校周期。螺钉材料、垫片、散热器螺纹和是否润滑都会改变扭矩与夹紧力的关系。

铜排应自然贴合模块端子。若必须用螺钉把明显翘起的铜排拉到位，机械应力会长期作用在端子和内部连接上。先修正母排或支撑结构，再锁紧。功率端子与安装螺钉的扭矩规范通常不同，要分开管理。

驱动连接尽量使用模块提供的Kelvin源极，栅极和回流路径要短。NTC是低压测温信号，布线应避开高dv/dt功率节点，并核对其绝缘边界。

带直接液冷结构或与冷板紧密集成的模块，需要把密封、流量、压降、冷却液兼容性和电化学腐蚀加入装配文件。接头拧紧后先做压力或气密测试，再进入电气测试。冷却液配方、浓度和维护周期不能由现场随意更换，因为导电率、腐蚀性和低温性能都会变化。

冷板流道里残留空气会造成局部换热变差。首次运行时记录进出口温度、流量和压差，并观察排气后的变化。热像图只能看到可见表面，不能直接证明模块内部每颗芯片温度一致。

先用一小批工艺样件确定TIM涂覆窗口和锁附顺序，再通过拆解印迹、接触热阻及热循环验证。随后把关键参数写入作业指导书，配套限位治具、防错和追溯。量产首件、换批材料、换扭矩工具或维修冷板后都应重新确认。装配稳定性依靠数据，不靠熟练工的手感。

同一模块每次温升都不同：先查TIM厚度和锁附重复性，再查冷板流量与测温位置。

模块边缘硅脂很多：不能只凭挤出量判断内部覆盖，应通过工艺样件、称重或拆解印迹验证。

运行一段时间后绝缘报警：检查冷却液、冷凝、污染、爬电距离和模块底板接地方式，不要只测室温下的一次绝缘电阻。

安装扭矩越大，散热越好吗？
不是。超过规定扭矩可能让底板和壳体变形，也会损伤螺纹。

能用导热垫代替硅脂吗？
需要重新验证接触热阻、厚度公差和长期稳定性，不能默认等效。

旧模块拆下后能直接复用吗？
应检查底板、端子、绝缘和历史应力，并重新执行清洁与TIM工艺。
