碳化硅模块温升高怎么办？先分清是损耗、散热还是装配问题
作者：芯火元科技 来源：本站 发布时间：2026-08-24 浏览：5

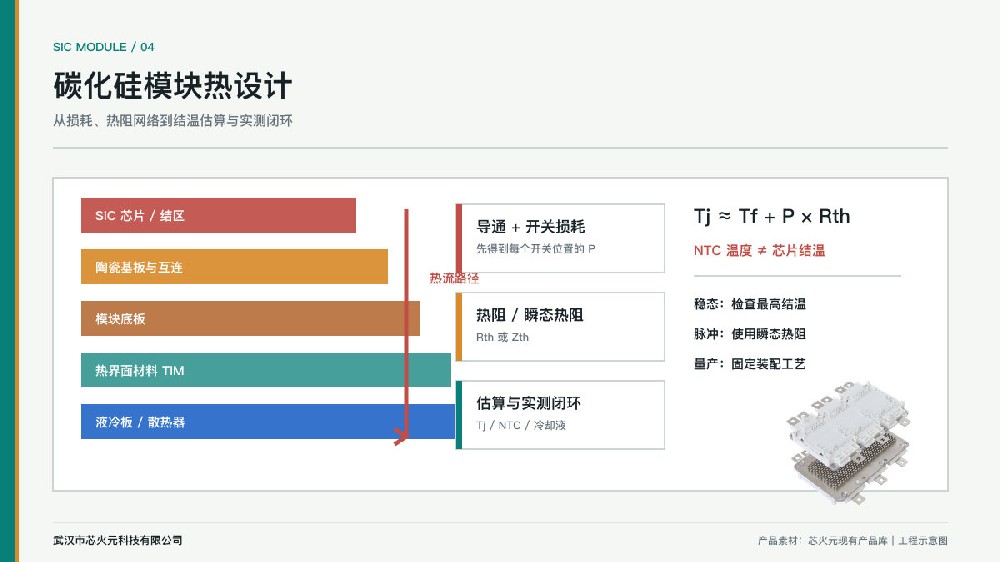

碳化硅模块温升高，先别急着换更大电流的模块。温升可能来自损耗估算偏差，也可能来自导热界面、冷板流量、风道、端子接触、母排发热或测温位置。先找热源，再决定改哪里。
第一步：确认温度到底测的是哪里
模块内置 NTC、外壳温度、冷板入口温度、热像仪表面温度，都不是同一个物理量。NTC 有位置和热延迟，不能直接当瞬时结温。排查时要记录传感器位置、采样方式、冷却条件和环境温度。
第二步：把损耗拆开
SiC 模块损耗至少包括导通损耗、开关损耗、死区反向导通损耗和驱动损耗。数据手册曲线有测试条件，不能直接搬到整机。若频率、Rg、母线电压或结温不同，Eon/Eoff 都会变化。
| 现象 | 优先怀疑 | 排查动作 |
|---|---|---|
| 满载温升高 | 导通损耗、冷却能力不足 | 核算 RMS 电流、冷板温度和热阻路径 |
| 提高频率后温升高 | 开关损耗、驱动参数 | 比较不同 Rg 和频率下的波形与效率 |
| 同批样品温升差异大 | TIM、扭矩、平面度 | 复查导热材料厚度和锁附顺序 |
| 端子附近局部发热 | 铜排接触、螺栓、纹波电流 | 热像和接触电阻一起看 |
| 温度读数跳动 | 采样地、共模干扰、传感器滤波 | 对比 NTC、壳温和外部传感器 |
第三步：检查装配工艺
导热硅脂不是越厚越好，扭矩也不是越大越好。散热器平面度、粗糙度、螺钉顺序、TIM 覆盖和端子机械应力都会改变接触热阻。返修后温升变化很大时，优先看装配。
第四步：别忽略驱动和母排
VDS 过冲、VGS 振铃、误导通和死区设置不当，都会把额外损耗变成热。正在使用 34mm 碳化硅半桥模块、62mm 碳化硅半桥模块 或 E1B/E2B 碳化硅模块 时，建议同时检查母排电感、支撑电容位置和 SiC/IGBT 隔离驱动器 参数。
一套可复现的排查流程
固定母线、电流、频率、冷却和环境温度，建立基线。
同步记录输入输出功率、模块温度、冷板温度、端子温度和热像图。
测 VDS、VGS、桥臂电流和驱动电源轨，确认是否有额外开关损耗。
复查 TIM、扭矩、平面度和冷板流量。
最后再决定是否提高模块电流等级或更换封装。
常见问题
问：模块额定电流更大，温升一定会降吗？
答：不一定。如果根因是 TIM、冷板、母排或驱动参数，换大模块改善有限。
问：NTC 温度能直接当结温吗？
答：不能。NTC 适合慢速温度监控，结温还需要结合损耗和热阻抗估算。
问：温升测试为什么要记录端子和母排？
答：端子接触和母排纹波电流也会发热，热量可能传到模块附近并误导判断。
