碳化硅模块接地怎么做？控制地、功率地和机壳地别混在一起
作者：芯火元科技 来源：本站 发布时间：2026-08-05 浏览：0
碳化硅模块接地这件事，最怕在原理图上看起来没问题，一上样机就乱。控制板复位、驱动误触发、采样值跳动、EMI 卡在某个频段下不来，很多时候不是“地没接”，而是回流路径没想清楚。
如果只问“单点接地还是多点接地”，通常问早了。先把功率电流、驱动电流、采样参考和机壳泄放路径画出来，再讨论连接点，效率会高很多。

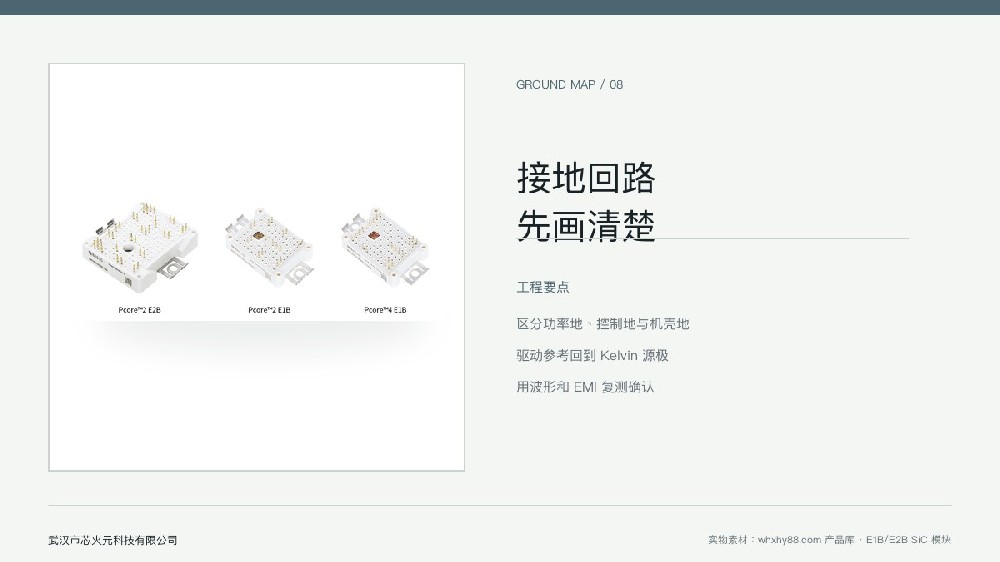

先把几种“地”分开看
碳化硅模块里的“地”至少有四类：功率回流、驱动参考、控制采样参考和保护地。它们在图纸上可能都叫 GND，但实际承担的电流完全不同。
功率地走的是大电流和高 di/dt；驱动参考决定 VGS 到底是多少；采样地影响 ADC 和保护判断；机壳地主要处理安全、屏蔽和共模电流。把这些路径混在一起，样机不一定马上坏，但波形会很难看。
驱动参考要回到 Kelvin 源极
SiC 模块开关快，共源电感带来的电压抬升很明显。驱动器如果没有把参考点拉回模块的 Kelvin 源极，示波器上看到的 VGS 可能和芯片真正承受的 VGS 不一样。
这也是为什么有些板子低压调试正常，母线和电流一上去就开始误触发。问题不一定在驱动芯片，可能是驱动回流借了功率回流的路。
采样地不要穿过功率回路
母线电压、电流采样、NTC 温度和保护比较器，都需要干净的参考。若采样地刚好跨过大电流铜皮，功率回流上的压降和尖峰会被带进控制侧。
排查时可以先看两个现象：一是 ADC 数值是否随开关沿跳动，二是保护阈值附近是否出现偶发误动作。如果这两个现象同时出现，采样回流路径值得优先检查。
机壳地和冷板不是“安静”的
很多人会把机壳地当成一个稳定参考点。实际在 SiC 系统里，模块底板、冷板、线缆和屏蔽层之间有寄生电容，高 dv/dt 会把共模电流推到机壳路径里。
冷板怎么接地、屏蔽层两端还是单端连接、PE 线多长，这些都会改变 EMI 结果。改滤波器之前，先确认共模电流到底从哪里回去。
现场排查可以按这个顺序
先固定测试条件：母线电压、负载、开关频率、冷却方式和线缆位置。
画出主功率换流回路，看模块、母排和支撑电容是否形成短路径。
单独画驱动回路，确认 Gate 和 Kelvin Source 的回流没有绕远。
检查采样地是否穿过功率区，必要时改成差分采样或重新选参考点。
最后再看机壳、冷板、屏蔽层和 PE 的连接方式，配合 EMI 复测。
一个简单判断表
| 现象 | 优先检查 | 验证办法 |
|---|---|---|
| 关断管 VGS 被抬高 | 驱动参考、共源电感、米勒路径 | 直接在 Gate 与 Kelvin Source 处测量 |
| ADC 数值跟着开关沿跳 | 采样地和模拟参考 | 降低开关速度，看跳动是否同步减小 |
| EMI 共模峰值高 | 冷板、机壳、屏蔽层和 PE 路径 | 改变接地点后对比频谱 |
| 某一桥臂更容易误保护 | 局部回流和布局不对称 | 对比上下桥臂 VGS、VDS 和温升 |
和 IGBT 平台相比，SiC 更挑布局
有些老平台用 IGBT 时还能跑，换成 SiC 后就暴露问题，不一定是模块不好。SiC 的边沿更快，原来不明显的寄生电感、地弹和共模路径都会被放大。
如果正在从 IGBT 模块切到 E1B/E2B 碳化硅模块、34mm 碳化硅半桥模块 或 62mm 碳化硅半桥模块，驱动板和母排最好一起复核，不要只换功率模块。
常见问题
问：控制地和机壳地必须完全隔离吗？
答：不一定。关键不是“接不接”，而是连接点、连接阻抗和高频电流路径是否可控。安全地、屏蔽地和信号参考不能混成一条模糊的回路。
问：用了隔离驱动器，接地问题是不是就少很多？
答：隔离驱动器能解决电位隔离问题，但隔离电源和驱动器仍有寄生电容。高 dv/dt 下，共模电流还是会找路回去。
问：接地问题怎么和 EMI 问题区分？
答：两者经常连在一起。可以先固定工况，分别改变驱动回路、采样参考和机壳连接方式，观察 VGS、采样值和 EMI 频谱是否同步变化。
选型和调试资料怎么准备
如果要找供应商一起判断，最好准备母线电压、功率等级、拓扑、驱动电压、Rg_on/Rg_off、冷却方式、接地图和几张关键波形。只说“EMI 超了”或“偶发保护”，很难直接判断是模块、驱动还是布局问题。
武汉市芯火元科技有限公司可围绕碳化硅功率模块、SiC/IGBT 隔离驱动器 和样机调试资料提供选型支持。具体结论仍建议回到目标模块数据手册和样机实测结果。
