碳化硅模块栅极电阻怎么选？开关损耗、过压和EMI一起看

作者：芯火元科技来源：本站发布时间：2026-08-04 浏览：0

栅极电阻决定驱动峰值电流和开关斜率，但它不是单独的器件参数。相同电阻装在不同驱动器、PCB和模块上，波形可能完全不同。选值应从数据手册建议范围起步，用双脉冲把损耗、过压、振铃和EMI放在同一张记录表里。

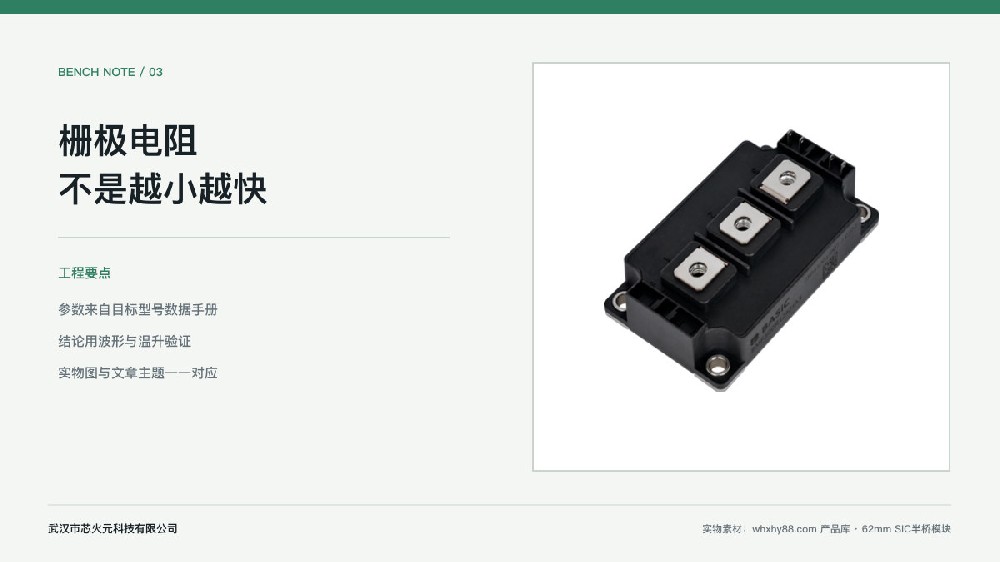

62mm SiC半桥模块实物与栅极电阻不是越小越快文章配图

开通和关断最好分开调

Rg_on主要影响开通电流斜率、对管米勒串扰和开通损耗；Rg_off更多影响关断过压、关断损耗和负向VGS。通过二极管分离两条路径，能比单电阻获得更清楚的调节空间。

样机首次上电不宜追求最快边沿。选数据手册或评估板附近的中间值，在低能量条件下确认VGS和VDS均未越界，再逐步减小。每一步记录Eon、Eoff、VDS峰值、VGS正负峰值和振铃频率。

双脉冲的母排、线缆和接地环境比整机简单。整机中共模电容、滤波器、冷板和机壳会改变干扰路径。台架选出的最快Rg只是候选值，装进整机后还要复核传导和辐射EMI。

并联支路的栅极环路、电感和模块参数存在差异。每个模块宜设置独立栅极电阻，并检查动态均流。只测总电流会掩盖某一支路过冲，最好对各支路分别取样。

把电阻阻值、封装、脉冲功率和温漂写进BOM要求，驱动板换供应商或改变铜厚后重新抽测。调试记录中要保留探头位置与示波器带宽，避免后续团队无法复现。

旧型号与候选模块即使耐压、电流和封装接近，也要重新核对内部拓扑、端子定义、推荐栅压、热敏电阻、安装面和绝缘边界。动态参数的测试条件不同，不能只把两张数据手册的表格并排后选较小值。

较稳妥的替代流程是先做机械与静态电气核对，再在限能量平台完成双脉冲，随后进入额定负载、过载、保护和EMI测试。样品阶段保留原模块作A/B对照，能更快区分器件差异与平台本身的问题。确认批量订单前，再核对后缀、包装、认证和数据手册版本。

参数表中的额定值、典型值和曲线用途不同。额定值说明不能跨越的边界，典型值用于理解一般表现，曲线则展示特定测试平台下的趋势。比较候选模块时，应把母线电压、结温、栅压、外部栅极电阻、续流器件和寄生电感整理成一张对照表；条件对不齐的数字，先不要做高低判断。

完整料号的后缀也要确认。有些后缀对应封装变体、端子方式、包装或认证，网站分类页只能帮助定位系列，不能替代最新版PDF。若数据手册没有覆盖目标工作点，询型时应向供应方说明实际工况，争取模型、补充曲线或同平台测试建议。工程结论最后仍要回到自己的样机。

表格的价值在于让采购、硬件、结构和测试使用同一套边界。比如“额定电流够用”不能作为结论，应改成“在最高冷板温度和指定开关频率下，峰值结温与器件限制之间保留多少余量”。当拓扑、驱动板或散热器发生变更时，也能快速定位需要重做的测试，而不是整份报告推倒重来。

可以只看VDS波形选Rg吗？
不够。还要检查VGS上下冲、开关能量、对管串扰、器件温升和整机EMI。

武汉市芯火元科技有限公司可根据项目参数协助核对碳化硅功率模块、隔离驱动与应用资料。询型时只给功率和耐压，通常不足以判断封装、动态性能和热边界；把母线、电流、频率、冷却及旧型号一并提供，得到的候选清单更可用。

资料参考：Infineon CoolSiC模块应用笔记。具体电压、栅极参数、短路能力、热阻和装配条件，以目标完整料号的最新版数据手册为准。
