碳化硅模块 EMI 超标,先别一上来就加磁环。正确顺序是先固定测试条件,再判断共模还是差模,接着沿电流路径看母排、支撑电容、驱动速度、冷板、机壳和滤波器。
LISN、线缆长度、接地板、负载、母线电压、开关频率、冷却状态和机壳连接方式都要固定。SiC 系统对高频回流敏感,线缆挪一下,频谱就可能变。没有稳定基线,后面每一步整改都很难判断。
差模噪声通常和换流回路、直流支撑电容、输入输出纹波和滤波器阻尼有关。共模噪声常通过模块底板、冷板、散热器、机壳、屏蔽层和线缆寄生电容返回。两者路径不同,处理手段也不同。
| 现象 | 可能原因 | 优先排查 |
|---|---|---|
| 低频传导峰值 | 滤波器阻尼、控制环、母线纹波 | 对比工作模式和滤波器参数 |
| 高频传导峰值 | 开关沿、母排 ESL、支撑电容距离 | 看 VDS、母线纹波和电容布局 |
| 辐射超标 | 线缆环路、母排环路、机壳缝隙 | 缩小环路并复核屏蔽连接 |
| 改冷板接地后变化大 | 共模电流路径改变 | 测共模电流并比较接地点 |
| 加大 Rg 后峰值下降 | dv/dt 相关噪声 | 同时核算开关损耗和温升 |
增大 Rg_on 可以降低 dv/dt,但也会增加开通损耗;增大 Rg_off 可能影响关断过压和保护过程。如果靠大幅放慢开关沿才能过 EMI,SiC 模块带来的效率收益可能已经被吃掉。更合理的做法是先处理回路和接地,再微调驱动速度。
模块到底板、冷板到机壳、线缆到地之间都有寄生电容。高 dv/dt 会把位移电流推到这些路径里。冷板怎么接地、屏蔽层单端还是双端、PE 线多长,都会改变频谱。
EMI 调试经常连续改电阻、电容、屏蔽、接地点和线缆位置。每一步都要记录,否则通过那一刻很难复现。量产前还要确认整改件的温升、耐压和可靠性,不能只看频谱仪峰值下降。

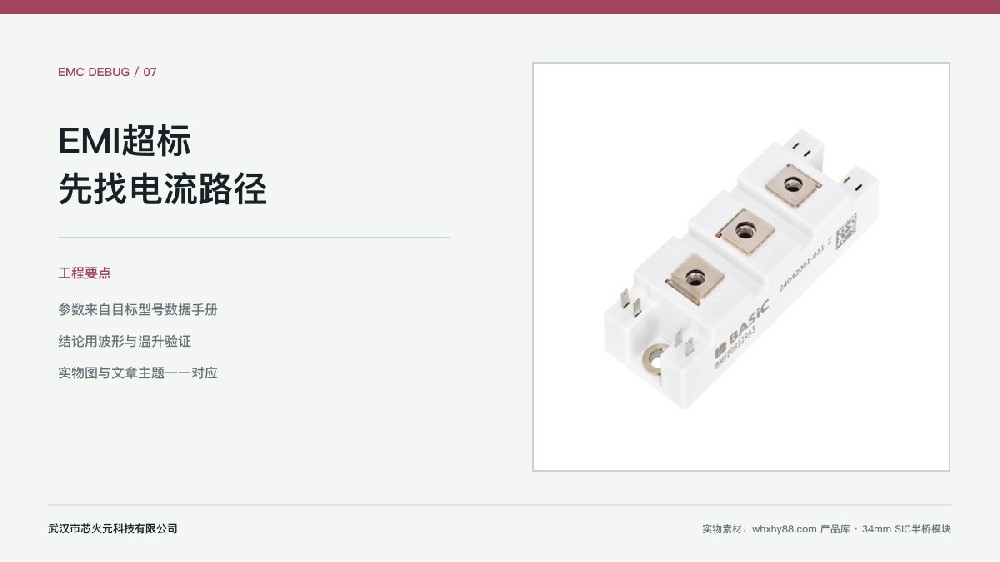

封装和布局也会影响 EMI。评估 34mm 碳化硅半桥模块、62mm 碳化硅半桥模块、E1B/E2B 碳化硅模块 时,应把驱动板、母排和支撑电容一起设计。
答:SiC 边沿更快,频谱更宽,但通过低电感布局、接地、滤波和驱动控制可以管理。
答:可能改善部分频段,但会增加损耗和温升,不能替代母排和接地优化。
答:建议同时看 VDS、VGS、母线纹波、共模电流和频谱变化。
如果 EMI 已经超标,建议提供超标频段、测试布置照片、接地图、母排结构、Rg 参数和关键波形。武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、碳化硅 MOSFET、碳化硅肖特基二极管和 SiC/IGBT 隔离驱动器 提供选型与样品支持。咨询时带上母线电压、拓扑、电流、开关频率、冷却方式、封装空间和当前测试波形,会比只说“找一款 SiC 模块”更容易得到可落地的候选方案。
