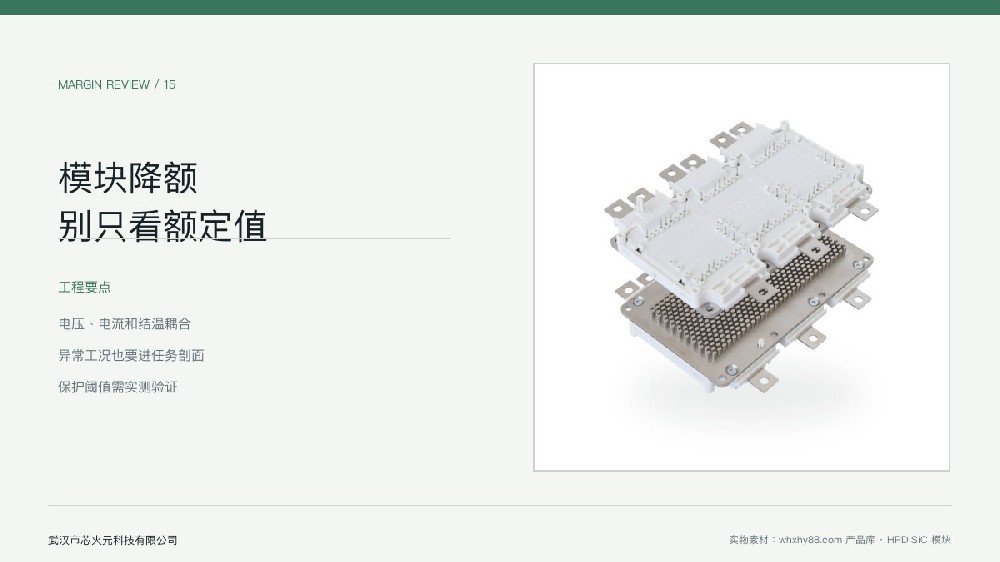

碳化硅模块如何做降额设计？电压、电流、结温不能各算各的
作者：芯火元科技 来源：本站 发布时间：2026-08-06 浏览：0
降额不是把电压、电流和温度分别乘80%。碳化硅模块的应力相互耦合：结温升高会改变导通电阻，开关速度影响过压，过载又改变冷却边界。项目应以任务剖面为主线，分别检查正常、瞬态和故障工况。
碳化硅模块降额设计，是在实际任务剖面下综合限制电压、电流、结温、开关速度和故障应力，而不是给每个参数简单乘一个固定比例。
适用场景
这类问题常出现在直流充电桩、光伏逆变器、储能 PCS、工业电源、新能源汽车 OBC、测试电源和高频电源等项目中。场景不同，电压等级、冷却方式、开关频率和可靠性目标也不同，不能只靠一个模块型号或一个经验参数下结论。
什么时候需要重点检查
工程师排查降额设计，一般是在做量产前可靠性评审，想知道模块到底留多少裕量才合理。如果手里已经有样机，建议先把母线电压、负载、散热方式、开关频率和异常现象记录下来；还在选型阶段，则先确认拓扑和空间限制，再看具体模块封装。
关键参数
最高母线电压要叠加关断尖峰和浪涌
过载电流要看持续时间和冷却恢复
结温裕量要结合热阻抗和环境温度
短路、误触发和异常关断也属于降额边界
建议步骤
列出正常、瞬态、过载和故障工况
测量最高 VDS、VGS、母线纹波和关断尖峰
按任务剖面估算平均和瞬态结温
检查驱动保护阈值和响应时间
做高温满载、热循环和异常工况验证
选型与验证表
| 检查项 | 为什么重要 | 建议做法 |
|---|---|---|
| 电压降额 | 母线加尖峰 | 示波器实测 |
| 电流降额 | RMS、峰值和过载 | 看持续时间 |
| 温度降额 | 结温和壳温 | 结合热阻抗 |
| 保护降额 | 短路和过压 | 验证响应时间 |
和 IGBT 或分立方案相比要注意什么
SiC 模块有机会提高开关频率、效率和功率密度，但它也更挑驱动、母排、接地和散热。项目评估时别只比较单颗器件价格，还要把磁性件体积、散热器尺寸、调试时间和量产一致性放进去一起算。
给供应商的沟通清单
母线电压、功率等级、拓扑和目标开关频率
峰值电流、RMS 电流、过载时间和冷却方式
安装空间、封装偏好、铜排或 PCB 连接方式
驱动电压、保护策略、EMI 目标和认证要求
当前样机遇到的波形、温升、效率或失效现象
常见问题
问：降额是不是越保守越好？
答：过度保守会增加成本和体积，合理做法是按任务剖面和验证数据留裕量。
问：电压、电流、温度能分开算吗？
答：不能完全分开。温度会影响导通电阻，开关速度会影响过压，三者互相耦合。
问：量产前必须验证哪些边界？
答：建议验证高温满载、低温启动、过载、短路保护、关断过压和 EMI。
可配套的模块与驱动方案
充电桩、光伏逆变器、储能 PCS 和工业电源用碳化硅模块。。项目还没定封装或料号时，先按电压、电流、拓扑、冷却方式和安装空间筛一轮，再进入样品验证。
选型咨询时建议提供哪些信息
武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、SiC MOSFET、碳化硅肖特基二极管及 SiC/IGBT 驱动方案提供选型和样品支持。咨询时带上母线电压、功率等级、拓扑、散热方式和目标工况，更方便判断模块、驱动和散热方案。
