碳化硅模块死区时间怎么设置？从理论最小值到样机实测

作者：芯火元科技来源：本站发布时间：2026-08-04 浏览：0

碳化硅模块的死区时间应先按上下桥臂最坏传播延迟计算，再用目标驱动板、栅极电阻和实际温度做双脉冲验证。直接沿用IGBT平台的数值通常能开机，却可能带来体二极管损耗，甚至掩盖上下桥臂时序不对称。

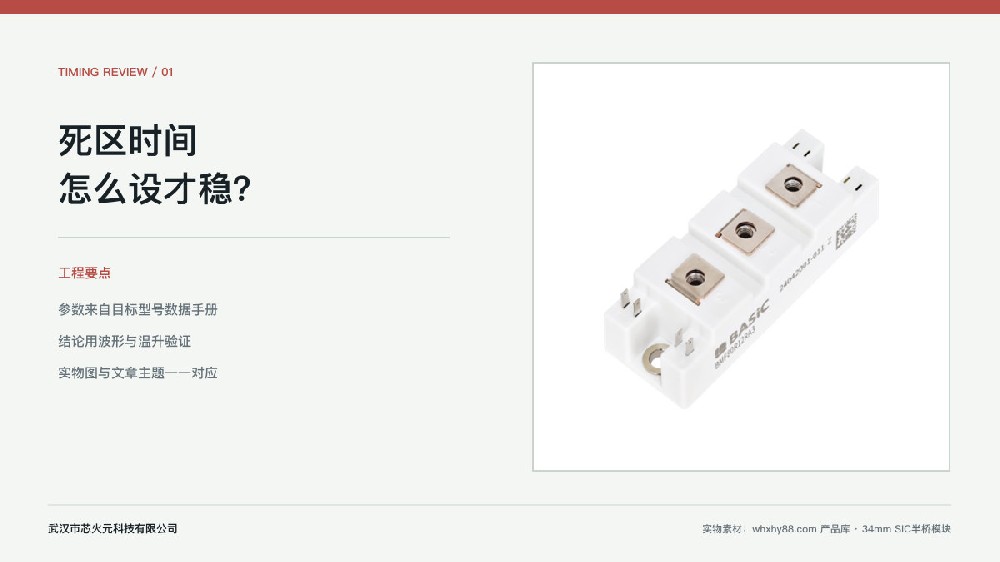

34mm SiC半桥模块实物与死区时间怎么设才稳？文章配图

先把死区的边界说清楚

死区太短，上一只管还没关断，下一只管已经开通，结果是桥臂直通。死区太长，负载电流会更多地流过体二极管，正向压降和反向换流损耗随之增加。工程目标不是追求某个漂亮的小数，而是在不直通的前提下缩短无效导通区间。

至少要考虑控制器输出差异、数字隔离或驱动芯片传播延迟及其匹配误差、驱动电阻造成的开关延迟、模块内部栅极回路差异和温度漂移。数据手册中的典型值不适合直接做最坏情况预算，应优先看最大值、最小值和测试条件。

增大开通电阻会让开通过程变慢，增大关断电阻也会延长关断延迟。上下桥臂若使用不同的Rg_on与Rg_off，死区预算必须分别计算。驱动电源电压、负载电流和结温变化也会移动实际交越点。

先在低母线和限流条件下确认互锁逻辑，再测量驱动输入、模块Kelvin源极处VGS和功率端VDS。逐步缩短死区，每一步都记录体二极管导通区间、VGS交越和桥臂电流。最后覆盖最高母线、最大电流以及低温和高温，不要只看室温空载波形。

量产软件应把死区参数与硬件版本绑定，并限制可调范围。故障日志最好保存当时的母线、电流、温度和PWM配置，否则现场偶发直通很难回溯。多核控制器或不同PWM外设迁移后，也要重新确认更新时刻和互补输出逻辑。

现场记录不要只保留最终修好的波形。应把修改前后的母线电压、负载电流、驱动电压、栅极电阻、死区、冷却条件和探头位置放在同一页。这样才能判断改善来自哪个变量，也能防止后续版本把旧问题重新带回来。

复盘时先问三个具体问题：异常发生在开通还是关断，随电流还是随温度变化，只出现在某一桥臂还是所有通道。若答案还不清楚，继续更换器件通常不会更接近根因。对偶发问题，可在控制器中增加触发计数和工况快照，等下一次出现时留下完整证据。

参数表中的额定值、典型值和曲线用途不同。额定值说明不能跨越的边界，典型值用于理解一般表现，曲线则展示特定测试平台下的趋势。比较候选模块时，应把母线电压、结温、栅压、外部栅极电阻、续流器件和寄生电感整理成一张对照表；条件对不齐的数字，先不要做高低判断。

完整料号的后缀也要确认。有些后缀对应封装变体、端子方式、包装或认证，网站分类页只能帮助定位系列，不能替代最新版PDF。若数据手册没有覆盖目标工作点，询型时应向供应方说明实际工况，争取模型、补充曲线或同平台测试建议。工程结论最后仍要回到自己的样机。

表格的价值在于让采购、硬件、结构和测试使用同一套边界。比如“额定电流够用”不能作为结论，应改成“在最高冷板温度和指定开关频率下，峰值结温与器件限制之间保留多少余量”。当拓扑、驱动板或散热器发生变更时，也能快速定位需要重做的测试，而不是整份报告推倒重来。

死区越短效率越高吗？
在不发生直通且同步整流正确的范围内，缩短死区可能降低二极管导通损耗，但过短会牺牲可靠性。

武汉市芯火元科技有限公司可根据项目参数协助核对碳化硅功率模块、隔离驱动与应用资料。询型时只给功率和耐压，通常不足以判断封装、动态性能和热边界；把母线、电流、频率、冷却及旧型号一并提供，得到的候选清单更可用。

资料参考：基本半导体：碳化硅MOSFET死区时间设置。具体电压、栅极参数、短路能力、热阻和装配条件，以目标完整料号的最新版数据手册为准。
