碳化硅模块母排设计的首要目标，是缩小高di/dt换流回路，并让直流支撑电容尽量靠近模块的DC+、DC−端子。SiC器件开关沿快，同样一段铜排或连接片，在IGBT平台上还能工作，换成SiC后可能出现明显的关断过压、振铃和EMI。

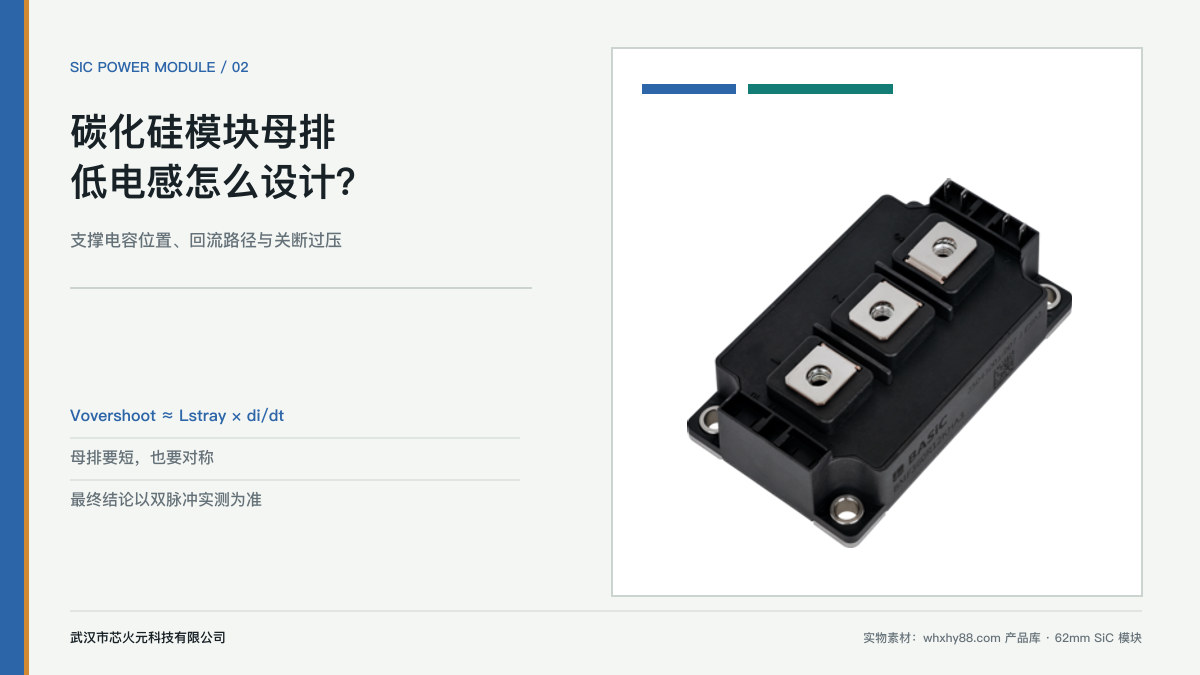

62mm碳化硅功率模块实物与低电感母排设计主题图

设计评审先问哪几个问题

拿到一张母排三维图，我通常先看四件事：支撑电容离模块有多远，正负电流路径是否重叠，换流回路有没有绕开机械结构，以及并联支路是否对称。铜排截面积当然影响温升，但对于快速开关回路，空间位置同样重要。

关断瞬间的附加电压可用V≈L×di/dt做第一轮估算。公式很简单，麻烦在于L并不只来自模块。支撑电容端子、母排、螺栓、连接片和模块内部电感都会进入换流回路。开关速度越快，同样的寄生电感产生的过压越高。

这也是为什么不能只用电阻表或静态电感值判断母排。设计阶段可用三维场仿真比较方案，样机阶段还应通过双脉冲测试测VDS峰值和振铃。最终使用的模块、驱动参数、电容和机械结构要保持一致。

远处的大容量电容负责低频能量支撑，靠近模块的薄膜电容主要承担快速换流。若高频电流必须经过长母排才能回到电容，即使总容量很大，局部过压也未必降低。选电容时还要看允许纹波电流、ESR、ESL、工作温度和寿命。

有些结构会在模块端子附近并小容量吸收电容。它能改善局部回路，但会增加机械空间和故障能量，参数应结合振铃频率与实测结果确定。

62mm封装便于较高功率平台沿用成熟的机械结构，但SiC模块的价值在于低损耗和高频性能。基本半导体公开的62mm工业半桥SiC MOSFET模块资料把低杂散电感作为设计特征之一，并给出储能、焊机、感应加热和光伏逆变等应用方向。外部母排如果仍保留很长的换流路径，模块内部优化就会被系统寄生参数抵消。

振铃由寄生电感和寄生电容共同决定。除了母排，还要检查器件输出电容、吸收网络、电压探头接法、驱动回路、接地参考和示波器带宽。探头地线过长，屏幕上可能出现并不存在于器件端子的尖峰。

调试顺序可以这样排：先确认测量可信，再比较不同栅极电阻；随后检查支撑电容位置和母排结构；最后再决定是否加入RC或RCD吸收。把所有问题都交给栅极电阻，会以增加开关损耗为代价。

正负铜层靠得更近有助于降低回路电感，但层间绝缘需要承受工作电压、浪涌、温度和长期老化。母排边缘、螺孔和端子转角处容易形成局部电场集中，设计时要同时检查绝缘厚度、材料耐温、爬电距离和加工公差。样机通过一次耐压，并不等于长期湿热环境下没有问题。

母排还承担机械连接。支撑不足会让振动和装配误差传到模块端子，支撑过多又可能因热膨胀差异产生拉力。较重电容应有独立固定结构，不能把模块端子当成承重件。

三维电磁仿真适合在开模前比较回路电感和电流分布；双脉冲测试用于确认具体模块、母排和驱动组合下的开关过压及能量；整机测试则覆盖控制策略、重复开关、温升和EMI。三者不能互相替代。仿真模型需要用实测结果校准，双脉冲的单次波形也不能代表整机长时间热状态。

母排越厚，寄生电感越低吗？
厚度主要影响电阻和温升。寄生电感更受回路面积、正负路径间距和连接方式影响。

能用铜线代替层叠母排做样机吗？
低压功能调试可以，但高压、高电流开关性能不能据此代表量产结构。

数据手册里的Eon、Eoff能直接用于整机吗？
只能作为参考。外部母排、驱动和测量条件变化后，开关损耗也会变化。

武汉市芯火元科技有限公司可根据母线、电流、开关频率、目标封装和冷却条件协助筛选碳化硅模块。已有结构时，附上母排三维图、支撑电容型号及双脉冲波形，沟通会更有效。
