光伏逆变器碳化硅模块怎么选？拓扑、频率和并网工况清单

作者：芯火元科技来源：本站发布时间：2026-08-07 浏览：1

光伏逆变器选碳化硅模块，先从最大直流输入、MPPT范围、并网拓扑和冷却条件入手。SiC可以降低高频开关损耗，但并网漏电流、共模EMI、夜间待机和长期户外温度循环不会因此消失。

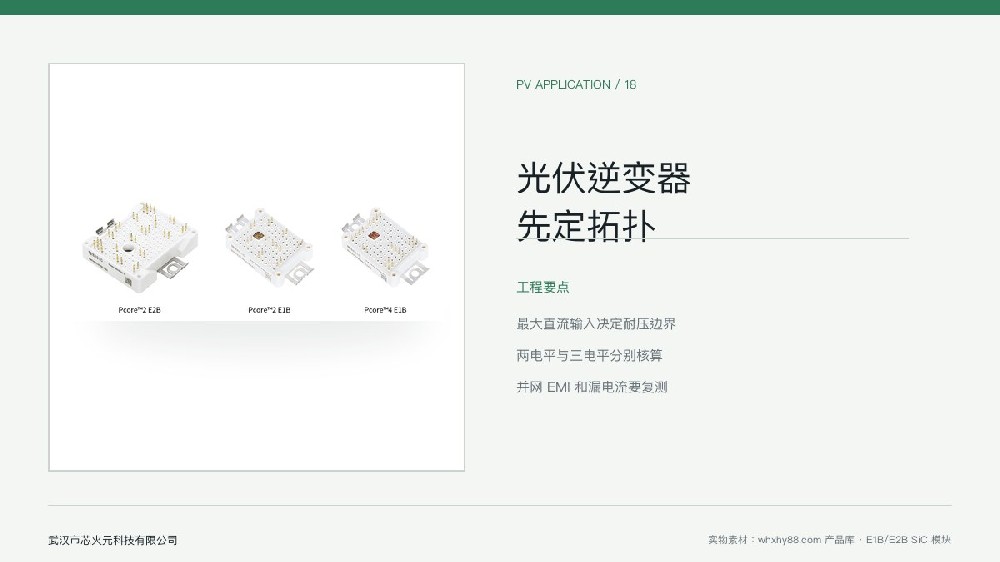

光伏逆变器碳化硅模块拓扑选型示意图

光伏逆变器碳化硅模块，是用于 PV DC-AC 或 DC-DC 功率转换环节的 SiC 功率模块，选型要同时考虑最大直流输入、拓扑、并网要求和长期户外环境。

适用场景

这类问题常出现在直流充电桩、光伏逆变器、储能 PCS、工业电源、新能源汽车 OBC、测试电源和高频电源等项目中。场景不同，电压等级、冷却方式、开关频率和可靠性目标也不同，不能只靠一个模块型号或一个经验参数下结论。

用户通常在评估光伏逆变器用 SiC 是否能提升效率、减小体积，并希望知道哪些工况会影响模块选型。如果手里已经有样机，建议先把母线电压、负载、散热方式、开关频率和异常现象记录下来；还在选型阶段，则先确认拓扑和空间限制，再看具体模块封装。

SiC 模块有机会提高开关频率、效率和功率密度，但它也更挑驱动、母排、接地和散热。项目评估时别只比较单颗器件价格，还要把磁性件体积、散热器尺寸、调试时间和量产一致性放进去一起算。

答：不一定。SiC 更适合追求高效率、高频和高功率密度的方案，仍要看成本和工况。

答：不一定。三电平可降低单管应力和滤波压力，但控制和器件数量更复杂。

答：容易只算额定功率，忽略夜间待机、低温启动、高温降额和并网 EMI。

62mm 碳化硅半桥模块、Pcore 12 EP 碳化硅模块和 SiC 驱动器。。项目还没定封装或料号时，先按电压、电流、拓扑、冷却方式和安装空间筛一轮，再进入样品验证。

武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、SiC MOSFET、碳化硅肖特基二极管及 SiC/IGBT 驱动方案提供选型和样品支持。咨询时带上母线电压、功率等级、拓扑、散热方式和目标工况，更方便判断模块、驱动和散热方案。
