光伏逆变器功率器件怎么选？碳化硅模块不是只为提高频率
作者：芯火元科技 来源：本站 发布时间：2026-08-24 浏览：2
光伏逆变器选碳化硅模块，不是单纯为了把频率做高。更现实的目标是改善多负载点效率、降低散热压力、缩小部分磁性件，或者在高温、长时间运行和并网认证下保留余量。
先看一天里的真实负载
光伏逆变器不是一直满载。早晚轻载、中午高功率、阴影遮挡、限发和并网调度都会改变损耗分布。评估 SiC 模块时，10%、30%、50%、100% 负载点都要看，不能只拿额定点效率做结论。
1100V、1500V 母线要分清楚
光伏系统母线、电网等级和拓扑会影响器件耐压。两电平、三电平或多电平结构下，单个器件承受的电压不同。耐压选择要把正常母线、关断尖峰、浪涌、海拔、电气间隙和爬电距离放在一起评估。
| 评估项 | 光伏逆变器里的真实问题 | 建议验证 |
|---|---|---|
| 效率曲线 | 发电收益来自全年工况，不只额定点 | 多负载点效率和温升 |
| 热设计 | 户外高温、灰尘、风道衰减 | 最高环境温度和风机异常测试 |
| EMI | 并网认证和长线缆影响明显 | 传导、辐射、接地和屏蔽复核 |
| 母排 | 快关断带来 VDS 尖峰 | 双脉冲和整机波形对比 |
| 可靠性 | 设备寿命长，维护窗口有限 | 湿热、温循、绝缘和长期运行 |
提高频率之前，先算磁件账
SiC 有助于提高频率，但磁芯损耗、绕组损耗、共模干扰、控制延迟和滤波器设计也会变化。如果为了通过 EMI 又把开关沿大幅放慢，原先预期的体积收益可能会被抵消。
产品和封装方向

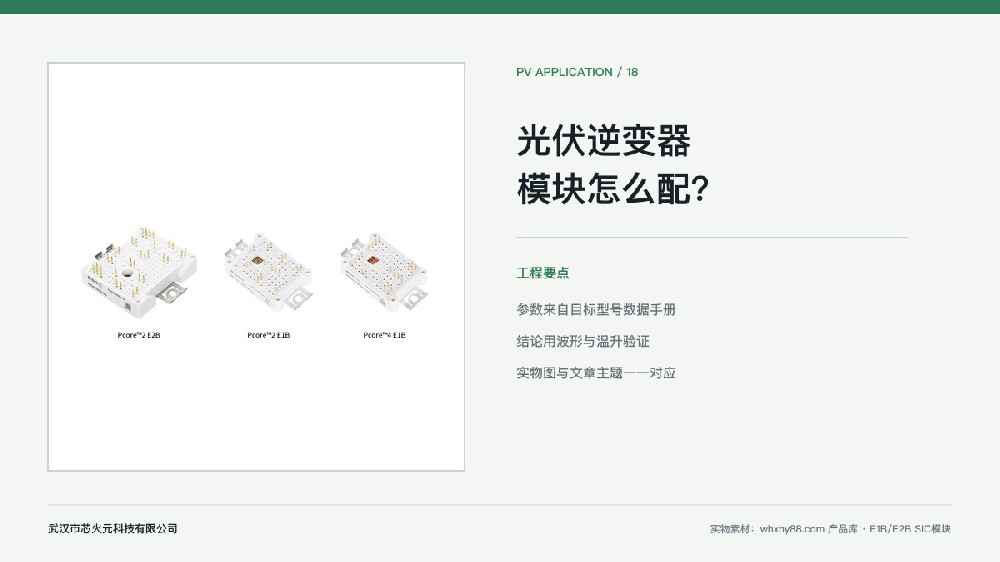

较高功率光伏平台可优先关注 62mm 碳化硅半桥模块，也可根据结构和电流评估 E1B/E2B 碳化硅模块 或 Pcore 方向模块。驱动器要关注 CMTI、驱动峰值电流、故障反馈和隔离电源寄生电容。外部母排、支撑电容和冷却结构要和模块一起确认。
容易被忽略的现场因素
实验室里漂亮的波形，到户外柜体里未必保持。海拔、湿热、灰尘、冷凝、线缆长度、接地方式和维护周期都会改变绝缘、散热和 EMI。光伏项目周期长，选型时宁可把边界写得保守一些。
常见问题
问：光伏逆变器用 SiC 后效率一定提升吗？
答：有机会提升，但结果取决于拓扑、频率、磁件、驱动、母排和散热。
问：1500V 光伏系统一定要用更高耐压模块吗？
答：要看拓扑和器件实际承受电压，不能只按系统电压直接套用。
问：光伏项目为什么要看轻载效率？
答：逆变器全年很多时间不在满载运行，多负载点效率更接近真实发电收益。
找芯火元沟通时，建议带上这些信息
光伏逆变器项目建议提供直流侧电压范围、并网电压、拓扑、目标效率曲线、最高环境温度和认证要求。武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、碳化硅 MOSFET、碳化硅肖特基二极管和 SiC/IGBT 隔离驱动器 提供选型与样品支持。咨询时带上母线电压、拓扑、电流、开关频率、冷却方式、封装空间和当前测试波形，会比只说“找一款 SiC 模块”更容易得到可落地的候选方案。
