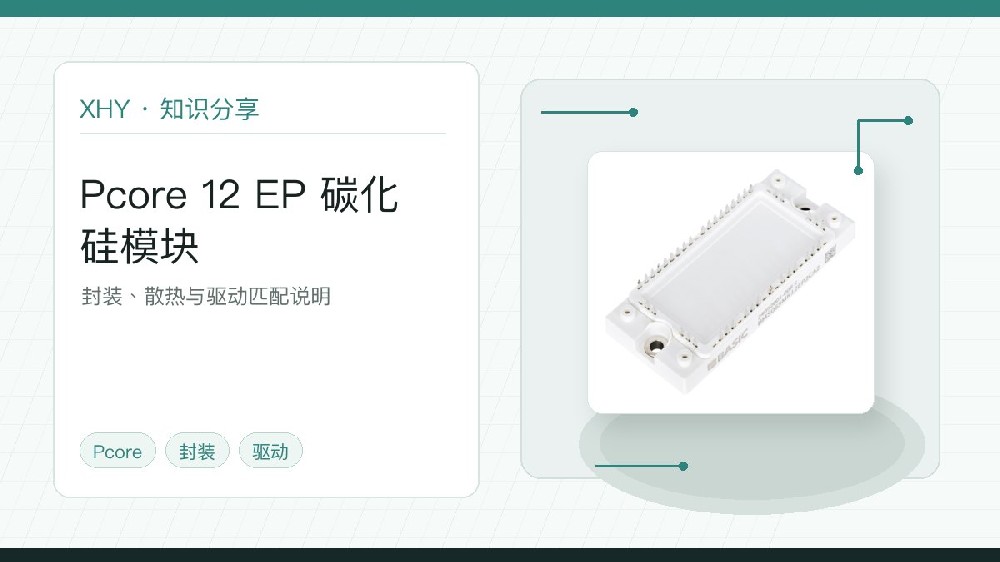

Pcore 12 EP 碳化硅模块适合什么项目？封装、散热和驱动匹配说明
作者：芯火元科技 来源：本站 发布时间：2026-08-11 浏览：9
Pcore 12 EP 碳化硅模块适合需要模块化封装、稳定散热和较高效率的功率转换项目。工程选型时，应把封装结构、热路径、驱动板匹配、保护策略和系统验证放在一起考虑，而不是只看器件是否为 SiC。
Pcore 12 EP 碳化硅模块是一类面向功率转换系统的 SiC MOSFET 模块封装，适合在电源、逆变和变流设备中实现高效率开关转换。
适用场景
可关注的应用包括工业电源、光伏逆变、储能 PCS、直流充电模块、测试电源和其他高效率变流设备。对于希望减少分立器件并联复杂度、提高装配一致性、优化功率密度的项目，模块化封装更容易管理。
关键参数和数字事实
| 检查项 | 需要确认什么 | 影响结果 |
|---|---|---|
| 封装结构 | 端子方向、安装孔位、爬电距离 | 影响机械兼容性和安全距离 |
| 散热路径 | 底板、导热界面、散热器 | 影响结温和长期可靠性 |
| 驱动条件 | 栅极电压、负压关断、保护速度 | 影响开关损耗和异常保护 |
| 寄生参数 | 母排电感、回路面积、接地方式 | 影响过压、振铃和 EMI |
| 验证项目 | 双脉冲、温升、EMI、老化测试 | 决定是否适合量产导入 |
选型步骤
确认系统是否需要模块化封装，而不是分立器件方案。
确认模块安装空间、端子方向、爬电距离和散热器结构。
核算电压、电流、损耗和结温边界。
选择匹配的 SiC/IGBT 驱动器或驱动板方案。
确认保护功能，包括欠压、过流、短路和故障反馈。
通过样机测试确认效率、温升、波形和 EMC 结果。
封装和驱动为什么要一起看？
碳化硅模块的封装会影响寄生电感、热阻路径和连接方式，而驱动电路会影响开关速度、损耗、过压和 EMI。只换模块不调驱动，或者只调驱动不看封装布局，都可能影响最终效果。
方案对比
| 方案 | 优点 | 注意点 |
|---|---|---|
| Pcore 12 EP 模块 | 模块化程度高，适合工程化导入 | 需要提前匹配散热器和驱动板 |
| 分立 SiC MOSFET | 灵活度高，适合小功率或定制布局 | 并联均流、热设计和一致性更难 |
| IGBT 模块 | 成熟度高，成本体系成熟 | 高频效率和体积优化可能受限 |
可配套的模块与驱动方案
可结合 Pcore 12 EP 碳化硅模块、E1B/E2B 碳化硅模块、ED3 碳化硅半桥模块、隔离驱动芯片 和 驱动核 一起评估，避免模块和驱动方案割裂选型。
常见问题
问：Pcore 12 EP 模块适合直接替代原 IGBT 模块吗？
答：不能简单直接替换。需要重新核算驱动、电压尖峰、散热、保护和 EMC，必要时调整拓扑和控制参数。
问：模块封装会影响效率吗？
答：会间接影响。封装的寄生参数、热阻和连接方式会影响开关损耗、温升和可用开关频率。
问：选模块时要不要同时选驱动器？
答：建议同步评估。SiC 模块对驱动电压、保护速度和布局更敏感，驱动方案会影响实际可靠性。
问：Pcore 12 EP 模块更适合哪些客户？
答：更适合正在做工业电源、光伏储能、充电模块或高效率变流设备，并希望提高模块化程度和功率密度的工程团队。
选型咨询时建议提供哪些信息
武汉市芯火元科技有限公司可为客户提供碳化硅模块、SiC/IGBT 驱动、隔离驱动芯片和相关功率半导体产品的选型支持。
