充电桩为什么用碳化硅模块？PFC、DC-DC效率和封装选择说明

作者：芯火元科技来源：本站发布时间：2026-08-03 浏览：3

充电桩使用碳化硅模块，主要是为了降低PFC和隔离DC-DC功率级的开关损耗，并在效率、开关频率、磁性元件和冷却系统之间取得更好的平衡。它不是把IGBT模块换掉就自然省电；拓扑、驱动、母排、磁件和控制参数需要一起调整。

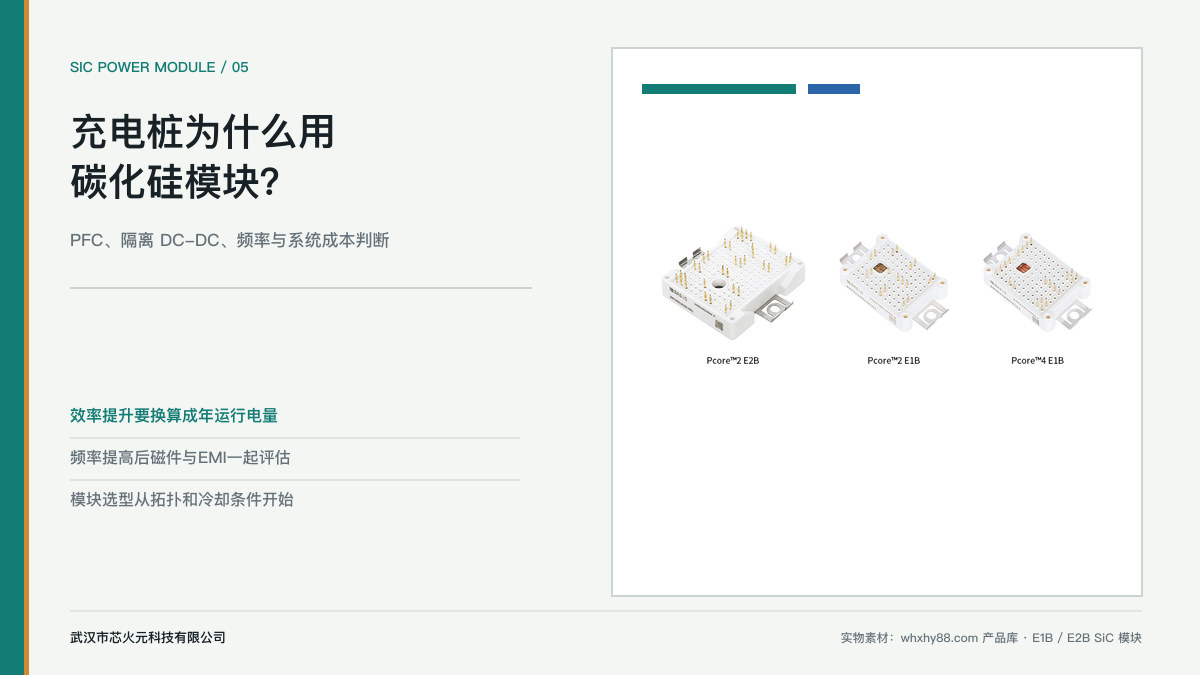

E1B和E2B碳化硅功率模块实物与充电桩应用主题图

先看充电模块里的两个功率级

典型直流充电模块前级负责功率因数校正，把交流输入转换为稳定直流母线；后级隔离DC-DC完成电压变换和安全隔离。不同厂商会采用两电平、三电平、Vienna、LLC、移相全桥或其他方案。碳化硅模块放在哪一级，取决于输入范围、输出电压、功率、开关方式和成本目标。

判断时不要只看峰值效率。应把常用负载区间、年运行小时、当地电价、柜内温度和维护成本放进计算。对长期高负载运行的充电站，较小的损耗差异可能对应可观的年耗电和散热负担；对利用率很低的站点，器件成本和开发周期权重会更高。

还要区分器件损耗与系统损耗。SiC模块降低了开关损耗，但磁件、母排、风机、辅助电源和控制损耗仍在。换器件后若开关频率不变，可能主要获得效率和温升改善；提高频率后，磁件可以缩小，但EMI、驱动损耗和磁芯损耗会重新上升。

基本半导体公开的E1B/E2B工业级全SiC MOSFET模块覆盖650V、1200V和1400V方向，并列出UPS、燃料电池DC-DC和大功率快速充电站等应用。选型时除耐压和额定电流外，还应核对拓扑、引脚、Press-Fit连接、栅压、导通电阻、总栅极电荷和冷却条件。

外形兼容只解决机械匹配的一部分。用旧IGBT平台替换时，驱动电压、栅极电阻、死区、短路保护、母排寄生电感和EMI都要重新验证。

没有一个适用于所有充电模块的答案。频率上限受模块开关损耗、驱动能力、磁件损耗、控制分辨率、EMI和热设计共同限制。较好的流程是先设定体积与效率目标，建立损耗模型，再选择两三个频率点做磁件和热设计，最后用样机数据决定。

如果提高频率后需要大幅放慢开关沿才能通过EMI，原先预期的体积和效率收益会被削弱。此时应回到功率回路和共模路径，而不是只继续加大栅极电阻。

器件单价只是成本的一项。项目评审可以把模块、驱动板、磁件、散热器、风机、机柜体积、装配、年耗电和现场维护列在同一张表里，并设定三种利用率情景。这样能看清SiC方案的收益来自哪里，也能避免用峰值效率替代商业判断。

若新方案需要重新认证、重做EMI和可靠性测试，开发成本及上市时间也要计入。对于新平台，这些投入可能换来后续多代产品复用；对于短生命周期替代项目，沿用成熟平台有时更合算。

耐压等级由最大母线、拓扑器件分压、开关尖峰、浪涌和设计裕量共同决定。三电平拓扑可能降低单个开关承受的电压，但控制、器件数量和电容平衡更复杂。不要因为1200V型号常见，就把它当作所有充电模块的固定答案；也不要为“更保险”盲目提高耐压，导通和电容特性可能随之变化。

充电桩用了SiC，效率一定更高吗？
器件具备低开关损耗优势，但系统结果取决于拓扑、驱动、磁件、母排和控制。

能把1200V IGBT模块直接换成1200V SiC模块吗？
不能只按耐压替换。驱动和保护参数不同，开关速度变化还会影响过压与EMI。

频率越高，充电模块越小吗？
磁件有机会缩小，但散热、绝缘、EMI和磁芯损耗可能成为新的限制。

武汉市芯火元科技有限公司可根据充电模块拓扑、母线、电流、频率和冷却条件协助筛选碳化硅功率模块及隔离驱动方案。已有旧料或样机时，请附完整型号、驱动板参数和测试波形。
