充电桩功率模块怎么选？碳化硅模块适合 PFC 还是 DC-DC
作者：芯火元科技 来源：本站 发布时间：2026-08-23 浏览：5
充电桩功率模块选型时，碳化硅模块可以放在 PFC，也可以放在隔离 DC-DC。更准确的问法不是“充电桩要不要 SiC”，而是“当前平台的损耗、温升和体积压力主要在哪一级”。
PFC 级：看硬开关损耗和输入电流质量
PFC 前级要面对交流输入、电网谐波、母线稳定和较宽输入范围。SiC 模块用在这一段，通常是为了降低硬开关损耗，提高效率，或者给更高频率留空间。但如果平台被 EMI、滤波器体积或控制策略限制住，换 SiC 并不会自动解决所有问题。
DC-DC 级：看软开关范围和变压器压力
隔离 DC-DC 常见 LLC、移相全桥、双有源桥等拓扑。SiC 在这里的价值取决于软开关是否能覆盖主要负载区间、环流损耗是否可控、中频变压器温升是否下降。额定点效率高，不代表宽输出电压下都好。
| 功率级 | 适合评估 SiC 的情况 | 必须验证的项目 |
|---|---|---|
| PFC | 硬开关损耗大、温升高、效率目标紧 | 输入电流、VDS 峰值、传导 EMI、轻载效率 |
| 隔离 DC-DC | 磁件体积受限、频率想提高、宽输出压力大 | 软开关范围、环流、变压器温升、驱动保护 |
| 输出侧 | 低压大电流或同步整流时序敏感 | 导通损耗、铜损、时序和散热 |
| 并机整柜 | 多模块长期运行、热均衡要求高 | 均流、风道、待机功耗、故障恢复 |
30kW、40kW、60kW 平台的关注点不一样
功率越高，散热、母排和并机问题越明显；功率较低时，器件成本和开发周期的权重会更高。对高利用率充电站，效率提升可能带来长期电费和散热收益；对利用率低、成本敏感的平台，成熟 IGBT 或分立方案仍要放在比较表里。
封装和驱动要一起选

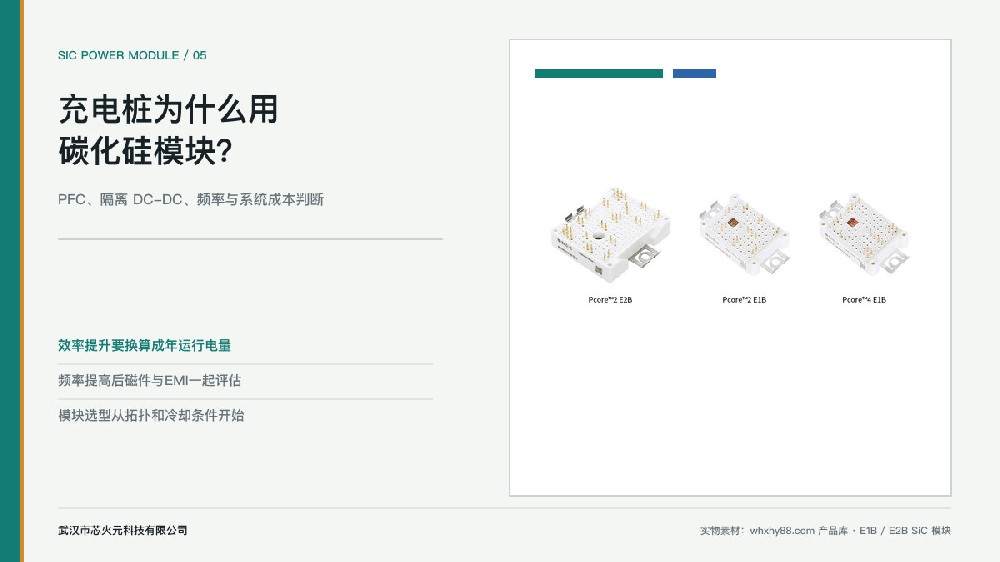

充电桩项目可按功率和结构评估 E1B/E2B 碳化硅模块、34mm 碳化硅半桥模块、62mm 碳化硅半桥模块 等方向。驱动侧要同步核对栅压、峰值电流、米勒钳位、DESAT 或过流保护、软关断和隔离电源。旧 IGBT 驱动板直接复用，通常风险很高。
询型资料怎么写
单模块功率、输入制式、输出电压范围和目标效率。
PFC 与 DC-DC 拓扑、目标开关频率和软开关范围。
正常母线、最高母线、关断尖峰和浪涌要求。
风冷或液冷条件、最高进风温度或冷板温度。
样品数量、验证节点、预计量产时间和年用量区间。
常见问题
问：充电桩一定要用碳化硅模块吗？
答：不一定。高效率、高功率密度、高温升压力或高利用率平台更值得评估 SiC。
问：SiC 更适合 PFC 还是 DC-DC？
答：要看损耗分布。PFC 常看硬开关损耗，DC-DC 常看软开关范围、环流和磁件收益。
问：充电桩 SiC 模块最容易卡在哪？
答：常见卡点是过压振铃、误导通、EMI、短路保护、驱动电源和并机热均衡。
找芯火元沟通时，建议带上这些信息
如果已有旧充电模块，建议同时提供原功率器件型号、驱动参数、效率曲线和温升数据。武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、碳化硅 MOSFET、碳化硅肖特基二极管和 SiC/IGBT 隔离驱动器 提供选型与样品支持。咨询时带上母线电压、拓扑、电流、开关频率、冷却方式、封装空间和当前测试波形，会比只说“找一款 SiC 模块”更容易得到可落地的候选方案。
