储能 PCS 为什么评估碳化硅模块？效率、热设计和长期运行要一起看
作者：芯火元科技 来源：本站 发布时间：2026-08-24 浏览：1
储能 PCS 评估碳化硅模块，不能只看一次满载效率。PCS 要长期双向运行，现场还会面对高温、并机、待机、过载、故障恢复和维护成本。SiC 是否值得用，要把这些工况放在一张表里算。
双向运行要分别看
充电和放电方向的电流路径、调制方式、损耗分布可能不同。只测放电方向，可能漏掉充电方向的热点；只看满载，又会低估待机和轻载损耗在全年运行中的占比。
| 工况 | PCS 中的关注点 | 建议记录 |
|---|---|---|
| 充电 | 电流方向和控制策略改变 | 效率、模块温度、母线纹波 |
| 放电 | 额定和过载持续时间 | 结温估算、风道温差、端子温升 |
| 轻载 | 辅助电源和驱动损耗占比上升 | 轻载效率、待机功耗 |
| 并机 | 多台 PCS 功率分配和热耦合 | 均流、通信延迟、柜内温差 |
| 故障恢复 | 保护动作后能否安全重启 | 故障日志、母线能量、软关断波形 |
125kW 这类平台要多看散热余量
储能 PCS 常见模块化功率平台，功率越往上，风道、冷板、母排和端子温升越重要。SiC 模块降低损耗后，可能减轻散热压力；但如果支撑电容太远、母排电感偏大或驱动参数不合适，效率优势会被过压、振铃和 EMI 整改吃掉。
长期小问题比一次测试更麻烦
PCS 的现场问题常常不是一次性损坏，而是风机常年高转、端子慢慢发热、绝缘逐步下降、滤网堵塞后温升上来。样机验证要看温度趋势，不只看最后是否还能运行。
产品路线怎么放进候选表

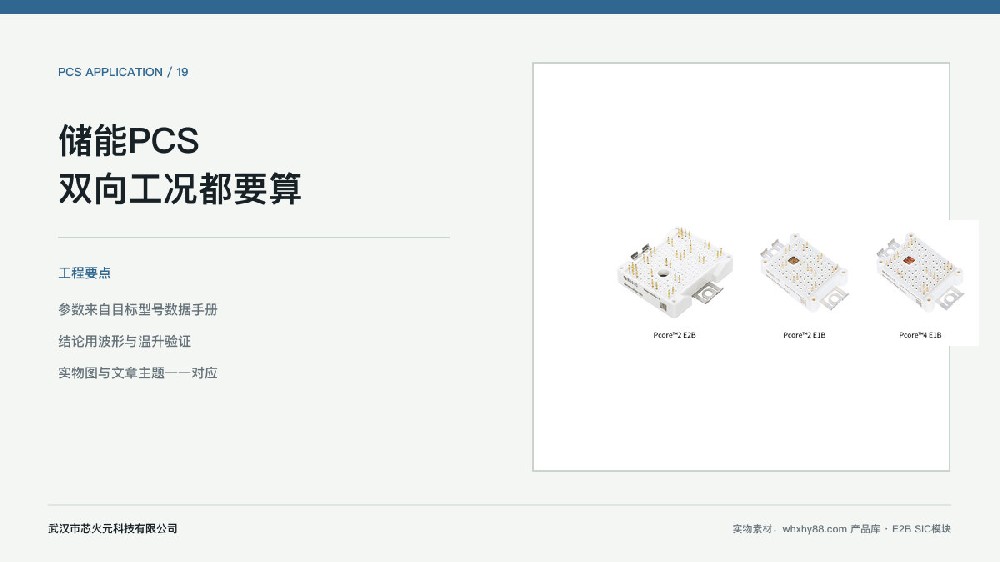

储能 PCS 可根据功率和结构评估 62mm 碳化硅半桥模块、E1B/E2B 碳化硅模块、Pcore 方向模块，也可结合 SiC/IGBT 隔离驱动器 做驱动保护方案。候选表中应同时列模块价格、预计损耗、冷却要求、交期和资料完整度。
验证建议
充电和放电方向分别做效率与温升测试。
覆盖低温启动、高温满载、短时过载和风机衰减。
记录 VDS、VGS、驱动电源轨和母线纹波。
并机系统要看功率分配、通信异常和故障恢复。
长期老化中记录温度趋势，而不是只记录最终状态。
常见问题
问：储能 PCS 用 SiC 最大价值是什么？
答：通常是效率、温升和功率密度的综合收益，是否划算要结合运行小时和散热成本。
问：PCS 只测满载效率够吗？
答：不够。轻载、待机、双向运行、过载和高温工况都要覆盖。
问：SiC 模块能降低运维成本吗？
答：有可能，但要用长期温升、风机负担、故障率和效率数据验证。
