碳化硅功率模块封装怎么选？从34mm、62mm到汽车级封装的工程逻辑

作者：芯火元科技来源：本站发布时间：2026-07-31 浏览：1

碳化硅功率模块封装怎么选，第一步通常不是比较额定电流，而是把机械图、母排和冷却板放在一起审。模块装不进机箱，端子接不上母排，或者底板与散热器无法可靠贴合，后面的损耗计算都没有意义。34mm、62mm和汽车级封装没有统一的优劣排序，它们对应的是不同功率段、装配方式和验证成本。

拿到模块资料，先翻机械尺寸页

工程师容易先看耐压、电流和导通电阻，机械人员则会问孔位、端子高度、底板平面度和锁附方式。这两组问题必须在选型初期碰到一起。SiC模块开关速度高，端子位置会影响母排长度；母排为了低电感而缩短后，又会反过来限制驱动板和电容的摆放。

审图时可以先标出四类边界：模块外形与安装孔、功率端子、驱动与检测端子、冷却接触面。还要留出装配工具和绝缘距离。样机能装上，不代表量产线能稳定锁紧，扭矩控制和导热界面材料的涂覆方式也要提前确认。

封装方向	常见设计诉求	适合重点核对的项目	容易忽略的地方
34mm级模块	结构紧凑、功率密度较高	充电模块、储能功率单元、工业电源	驱动板空间、散热接触面积和端子电流能力
62mm级模块	工业平台成熟，安装和维护经验较多	大功率逆变、PCS、工业变频	不同厂家的内部拓扑和端子定义未必相同
汽车级模块	低电感、轻量化和高可靠性	主驱逆变器、OBC、高压DC-DC	车规验证、冷却结构、供货模式和开发周期
定制或高集成模块	围绕特定母排、液冷板或功率单元优化	空间受限或批量规模明确的项目	前期投入、模具与验证周期

即使两个模块都被称为34mm或62mm，也不能据此判断可以互换。孔位接近，只解决了最表面的机械问题。内部半桥连接、NTC位置、Kelvin源极、驱动端子次序、绝缘结构和推荐锁附条件仍需逐项核对。

模块封装把芯片、互连、陶瓷基板、底板和端子连成一条电热通路。功率回路寄生电感主要影响开关尖峰和振铃；栅极回路寄生参数影响开通与关断的可控性；热路径则决定同样损耗下结温能否压住。三者会互相牵制。

例如，为了降低功率环路电感，直流端子和交流端子可能被安排得更靠近母排；但驱动端子如果离芯片或Kelvin回路太远，栅极波形仍可能不理想。模块数据手册给出的低电感数值有参考价值，整机母排、电容位置和安装方式仍会改变最终结果。

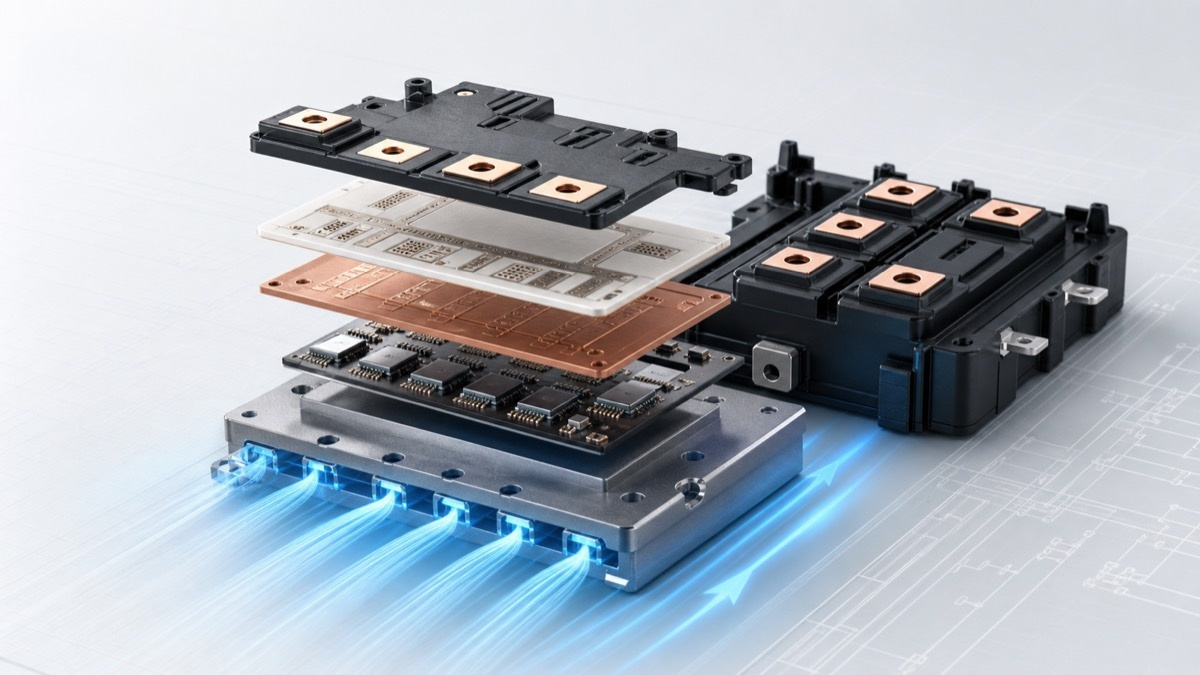

芯片热量要经过焊接或烧结层、陶瓷基板、底板、导热界面材料，最后进入散热器或液冷板。数据手册里的热阻通常对应规定的测量边界。装机后，导热硅脂厚度、底板平面度、锁附顺序和冷却液温度都会进入实际热阻。

比较封装时，建议把最差工况写出来：环境或冷却液入口温度是多少，连续功率保持多久，过载持续多长，允许的最高结温与壳温各是多少。用这组条件反推，而不是拿室温额定电流做横向比较。额定电流很醒目，却经常不是项目里的真实瓶颈。

封装的低电感设计只有和外部回路配合才有效。直流母线电容离模块过远，关断尖峰仍然会高；栅极回路与功率回路共用较长源极路径，驱动电压会随电流变化。带Kelvin源极的模块应按推荐方式连接，驱动回路也要避开高dv/dt节点。

这部分最好在结构冻结前做一次联合评审。驱动工程师需要端子位置，结构工程师需要绝缘和锁附空间，热设计人员还要确认冷板流道。等外壳、母排和驱动板全部定版后再谈低电感，修改代价通常很高。

34mm模块一定比62mm模块功率小吗？
不能只凭外形下结论。芯片配置、冷却条件、允许结温和开关频率都会影响可用功率，必须回到模块手册与热仿真。

底板相同就能沿用原散热器吗？
还要检查接触面、平面度、孔位受力、导热材料和热流密度。SiC方案提高频率后，损耗分布也可能变化。

工业项目有必要上汽车级封装吗？
只有当低电感、体积、冷却或可靠性指标确实需要时才值得评估。汽车级模块的验证和供应条件也会增加项目成本。

武汉市芯火元科技有限公司可配合客户核对碳化硅功率模块的封装尺寸、拓扑、驱动接口和散热边界。提供母线电压、功率、冷却方式及安装空间后，选型沟通会比只报一个额定电流更有效。
