62mm 碳化硅半桥模块怎么用？大功率光伏逆变器与储能 PCS 选型要点
作者：芯火元科技 来源：本站 发布时间：2026-08-11 浏览：4

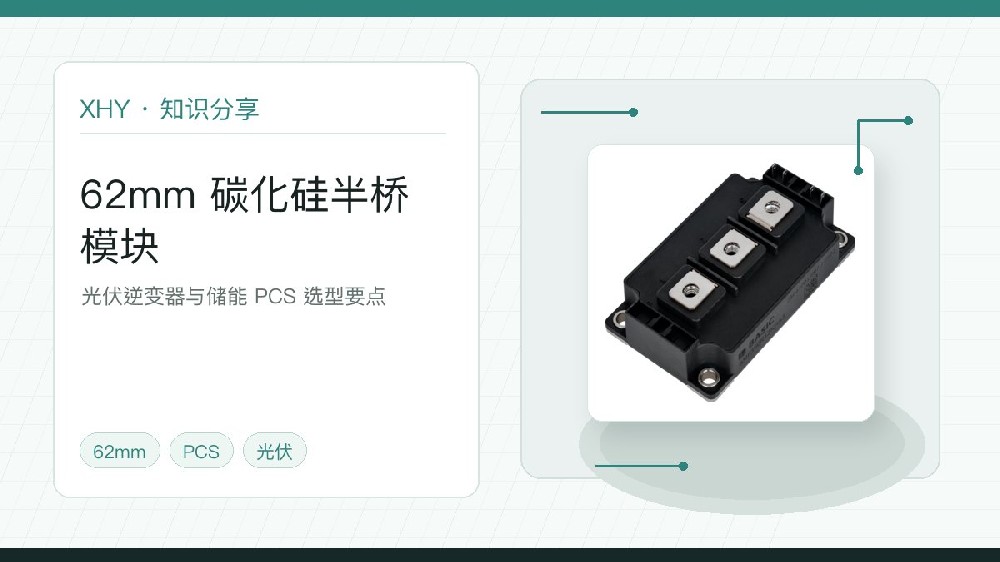

62mm 碳化硅半桥模块更适合功率等级较高、散热要求更明确的光伏逆变器、储能 PCS 和工业变流系统。选型时不能只看模块额定值，还要结合电流余量、散热器、母排布局、驱动保护和长期运行可靠性判断。
62mm 碳化硅半桥模块是一种面向较大功率变流系统的 SiC MOSFET 半桥模块，常用于需要高效率、高功率密度和稳定散热的电力电子设备。
适用场景
典型场景包括光伏逆变器、储能 PCS、工业变频器、SVG、直流电源、测试电源和部分新能源汽车相关电源平台。对于长时间运行、温升敏感、效率要求高的项目，62mm 模块通常比更小封装更值得重点评估。
关键参数和数字事实
| 参数 | 检查重点 | 工程意义 |
|---|---|---|
| 62mm 封装 | 安装孔位、端子方向、母排连接 | 决定机械兼容性和布局方式 |
| 电流余量 | 连续电流、峰值电流、过载时间 | 影响温升、效率和可靠性 |
| 热路径 | 模块底板、导热材料、散热器 | 决定结温和长期寿命 |
| 开关频率 | 目标频率、损耗和 EMI 平衡 | 影响磁性器件、效率和噪声 |
| 驱动保护 | 短路保护、欠压保护、故障反馈 | 决定异常工况下的安全边界 |
选型步骤
确认直流母线电压和过压尖峰，选择合适耐压等级。
确认最大连续电流、短时过载和散热器能力。
核算开关频率下的导通损耗和开关损耗。
检查 62mm 模块与散热器、母排、驱动板的机械兼容性。
通过双脉冲测试确认 VDS 过压、振铃和开关速度。
通过满载温升、低温启动、高温老化和长期运行测试确认可靠性。
光伏逆变器和储能 PCS 关注点
| 应用 | 重点问题 | 验证建议 |
|---|---|---|
| 光伏逆变器 | 高效率、长期运行、热循环 | 做多负载效率曲线、高温满载和开关波形测试 |
| 储能 PCS | 长时间双向功率转换、保护策略 | 关注连续电流、短路保护和散热器余量 |
| 工业变流设备 | 稳定性、抗干扰、维护便利性 | 关注驱动保护、EMI 和端子连接可靠性 |
62mm 和 34mm 模块怎么选？
62mm 模块通常更适合较大功率和更强散热需求，34mm 模块更适合空间更紧凑的中高功率设计。如果系统电流较大、运行时间长、散热器空间充足，62mm 模块更容易形成可靠方案；如果设备体积受限、功率等级适中，可以优先评估 34mm 模块。
可配套的模块与驱动方案
选型时可结合 62mm 碳化硅半桥模块、34mm 碳化硅半桥模块、Pcore 12 EP 碳化硅模块、碳化硅 MOSFET 和 隔离驱动芯片 一起评估。
常见问题
问：62mm SiC 模块是不是只用于超大功率设备？
答：不一定。它更适合功率和散热余量要求较高的项目，但具体是否采用要看系统功率、空间、成本和可靠性目标。
问：储能 PCS 使用 SiC 模块的重点是什么？
答：重点是效率、温升、长时间运行稳定性和驱动保护。储能设备运行时间长，不能只看单次满载效率。
问：光伏逆变器使用 SiC 模块需要关注 EMI 吗？
答：需要。SiC 开关速度快，布局、驱动电阻、吸收电路和接地设计都会影响 EMI 表现。
问：62mm 模块选型最容易漏掉什么？
答：容易漏掉母排寄生电感、导热界面材料和锁附一致性。这些因素会影响过压、温升和长期可靠性。
选型咨询时建议提供哪些信息
武汉市芯火元科技有限公司可协助客户围绕 62mm 碳化硅半桥模块、驱动器、隔离电源和功率器件进行项目选型与样品咨询。
