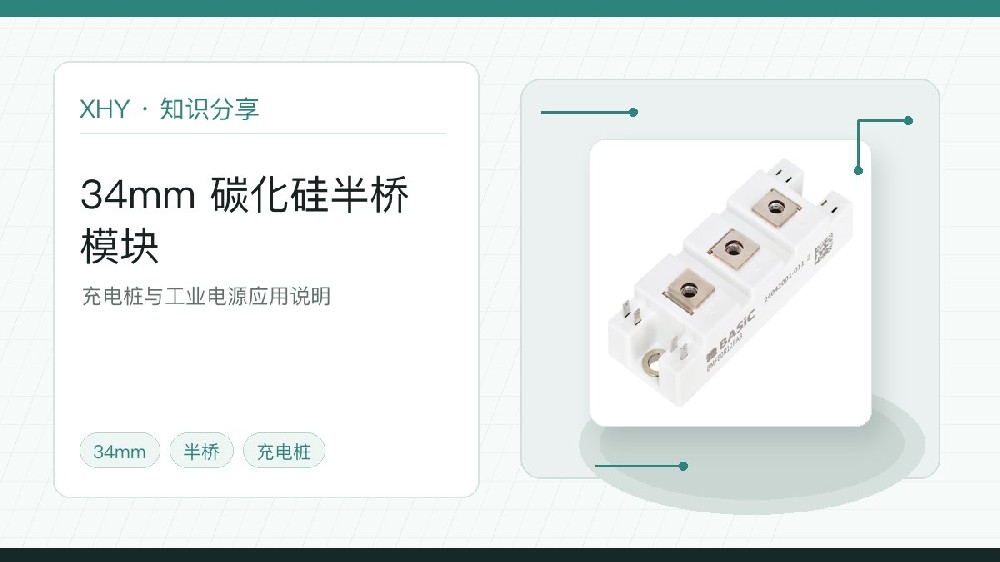

34mm 碳化硅半桥模块适合哪些应用？充电桩与工业电源选型说明
作者：芯火元科技 来源：本站 发布时间：2026-08-10 浏览：16
34mm 碳化硅半桥模块适合需要兼顾功率密度、效率和结构紧凑性的中高功率电源系统，常用于直流充电桩、工业电源、光伏与储能相关设备中的半桥功率转换环节。判断它是否适合项目，不能只看“34mm 封装”这一个条件，还要结合母线电压、电流等级、开关频率、散热结构、驱动保护和样机验证结果。
34mm 碳化硅半桥模块是一类采用紧凑型 34mm 封装的 SiC MOSFET 半桥功率模块，适合在中高功率电源系统中实现高效率、高频率和较高功率密度的功率转换。
适用场景
34mm 碳化硅半桥模块通常适合空间有限、效率要求较高、希望提升功率密度的电力电子设备。常见应用包括直流充电桩、工业电源、测试电源、光伏逆变器辅助功率级、储能 PCS 局部功率转换、高频 DC-DC 电源和部分工业变流设备。
在这些场景中，34mm 模块的价值主要体现在三点：一是模块化半桥结构有利于简化功率级设计；二是 SiC 器件适合较高开关频率和效率优化；三是紧凑封装有利于减小整机体积。不过，如果系统电流较大、散热余量不足或母排连接空间更宽裕，也需要同步评估 62mm 碳化硅半桥模块。
34mm 碳化硅半桥模块选型时要确认哪些数字？
选型时建议把关键参数整理成项目检查表，而不是只凭经验判断。
| 数字项目 | 需要确认什么 | 为什么重要 |
|---|---|---|
| 母线电压 | 系统直流母线、电压尖峰和耐压裕量 | 决定模块耐压等级是否足够 |
| 输出功率 | 额定功率、峰值功率和过载时间 | 决定模块电流和热设计余量 |
| 开关频率 | PFC、DC-DC 或逆变级的目标频率 | 影响开关损耗、EMI 和驱动调试 |
| 散热条件 | 散热器尺寸、风冷/液冷、导热界面材料 | 影响结温、寿命和可靠性 |
| 驱动参数 | 栅极电压、栅极电阻、保护阈值 | 影响开关速度、过压和误导通风险 |
选型步骤
先确认系统功率等级、母线电压和最大电流，不要只按设备名称粗略选择。
确认当前功率级是否采用半桥拓扑，例如 PFC、DC-DC、逆变桥臂或测试电源功率级。
根据电流、开关频率和散热条件判断 34mm 模块是否有足够余量。
检查安装孔位、铜排连接、PCB 布局、爬电距离和散热器兼容性。
匹配合适的 SiC/IGBT 驱动方案，确认栅极电阻、负压关断、欠压保护和短路保护策略。
通过双脉冲测试观察 VDS 过压、VGS 振铃、电流波形和开关损耗。
在样机中做满载效率、温升、EMI 和长时间运行测试，再决定是否进入量产选型。
应用对比
| 应用 | 关注点 | 选型建议 |
|---|---|---|
| 直流充电桩 | 效率、温升、EMI、功率密度 | 重点验证 PFC 和 DC-DC 工况，关注驱动与母排布局 |
| 工业电源 | 可靠性、成本、空间、维护便利性 | 重点看散热器结构、保护设计和长期运行温升 |
| 光伏/储能 | 长期运行、开关损耗、热循环 | 重点做效率曲线、温升和高低温条件下的验证 |
| 测试电源 | 响应速度、波形质量、可调范围 | 重点关注开关波形、保护动作和控制稳定性 |
34mm 和 62mm 碳化硅半桥模块怎么选？
34mm 模块更偏向紧凑型设计，适合空间受限、希望提高功率密度的项目；62mm 模块通常更适合电流更大、散热面积更宽裕、机械连接和母排结构更强的项目。两者不是简单的“谁更好”，而是看系统功率、散热、安装空间和成本目标。
| 对比项 | 34mm 模块 | 62mm 模块 |
|---|---|---|
| 结构特点 | 更紧凑，便于小型化设计 | 尺寸更大，更利于较高功率和散热设计 |
| 适合项目 | 中高功率电源、紧凑型充电模块、工业电源 | 较大功率 PCS、光伏逆变器、工业变流设备 |
| 设计重点 | 布局紧凑、寄生电感、散热界面 | 母排连接、热设计、电流余量 |
和分立 SiC MOSFET 方案相比有什么区别？
与分立 SiC MOSFET 方案相比，34mm 碳化硅半桥模块更适合功率较高、希望减少并联复杂度、追求装配一致性的项目。分立器件方案灵活度高，适合成本敏感或功率较小的系统；模块化方案则更适合工程化、量产一致性和较高功率密度的需求。
产品与内链建议
如果项目正在评估碳化硅模块，可以同时查看 34mm 碳化硅半桥模块、62mm 碳化硅半桥模块、E1B/E2B 碳化硅模块 和 碳化硅 MOSFET 相关产品。这样有助于从封装、功率等级和系统结构三个角度做对比。
常见问题
问：34mm 模块一定适合充电桩吗？
答：不一定。要看充电桩功率等级、PFC/DC-DC 拓扑、散热条件和成本目标。它适合部分中高功率紧凑设计，但不能脱离整机工况直接判断。
问：34mm 模块和 62mm 模块怎么选？
答：通常 34mm 更偏紧凑设计，适合空间有限的中高功率系统；62mm 更偏较大功率和更强散热需求。实际要结合电流、安装空间、母排结构和散热器条件判断。
问：使用 34mm SiC 模块时最容易出问题的地方是什么？
答：常见问题集中在驱动回路、母排寄生电感、散热界面、关断过压和 EMI。建议在样机阶段做双脉冲测试和满载温升测试。
问：34mm 碳化硅半桥模块可以直接替代 IGBT 模块吗？
答：不能简单直接替代。SiC 模块的驱动电压、开关速度、保护策略、布局和 EMI 表现都需要重新评估，必要时要调整驱动电阻、吸收电路和散热设计。
问：芯火元能提供哪些支持？
答：武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、SiC MOSFET、碳化硅肖特基二极管及 SiC/IGBT 驱动方案提供选型、样品和项目支持。
